डिकोडिंग प्रिसिजन ऑप्टिक्स: कस्टम एलसीडी स्क्रीन का मूल - प्रकाश स्रोत और प्रकाश गाइड प्लेट प्रौद्योगिकी

पेशेवर प्रदर्शन क्षेत्र में, जब आप एक एलसीडी स्क्रीन को अनुकूलित करना चुनते हैं, तो इसके पीछे असाधारण दृश्य प्रदर्शन दो मुख्य ऑप्टिकल घटकों के सटीक सहयोग पर निर्भर करता है: प्रकाश स्रोत और प्रकाश गाइड प्लेट। एक अनुभवी एलसीडी डिस्प्ले निर्माता के रूप में, सीएनके इलेक्ट्रॉनिक्स गहराई से समझता है कि एक उत्कृष्ट एलसीडी मॉड्यूल की चमक एकरूपता, रंग निष्ठा और संरचनात्मक विश्वसनीयता सभी इन मूलभूत तत्वों की गहन समझ और सटीक नियंत्रण पर निर्भर करती है।

I. प्रकाश स्रोत: रंग और चमक का सटीक इंजन

प्रकाश स्रोत प्रदर्शन प्रदर्शन का मूल है। इसके तकनीकी पैरामीटर सीधे एलसीडी स्क्रीन की दृश्य नींव को परिभाषित करते हैं।

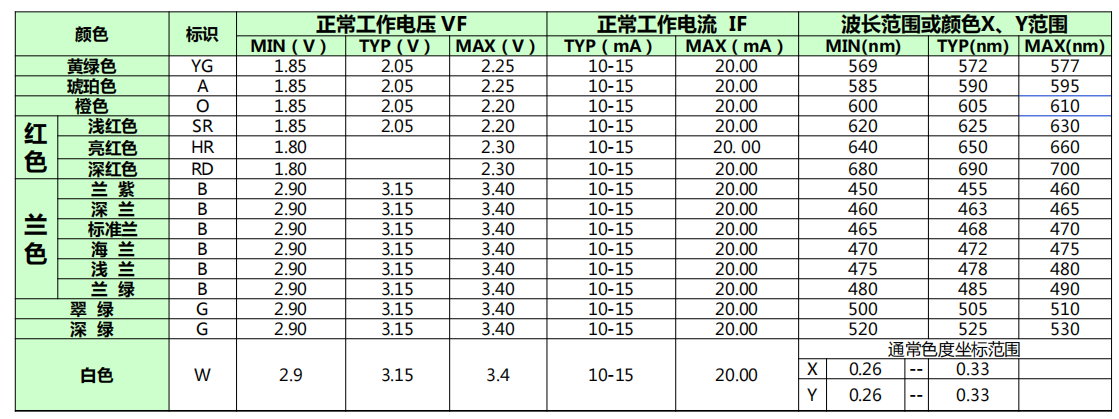

रंग तापमान की सटीक परिभाषा: प्रकाश स्रोत के वर्णिकता निर्देशांक प्रदर्शन रंग को सटीक रूप से नियंत्रित करते हैं। 0.25-0.29 ठंडे सफेद को इंगित करता है, 0.29-0.32 शुद्ध सफेद को इंगित करता है, और 0.32-0.35 गर्म सफेद को इंगित करता है। पेशेवर एलसीडी डिस्प्ले निर्माता दृश्य अनुभव को बढ़ाने के लिए विभिन्न एलसीडी स्क्रीन प्रकारों (जैसे, एसटीएन, वीए) के लिए इष्टतम रंग तापमान का मिलान करते हैं। अनुकूलित एलसीडी सेवाओं में, हम △X=△Y ≤ 0.04 के भीतर सफेद रंग निर्देशांक के बैच-टू-बैच भिन्नता को सख्ती से नियंत्रित कर सकते हैं।

चमक के लिए स्थिरता की गारंटी: हम एलसीडी मॉड्यूल के एक ही बैच के भीतर उच्च चमक एकरूपता सुनिश्चित करते हैं, अंतर-बैच चमक स्थिरता विनिर्देश मूल्य के 75% -140% के भीतर बनाए रखी जाती है, जो वॉल्यूम अनुप्रयोगों के लिए विश्वसनीय आश्वासन प्रदान करती है।

ऑप्टिकल संरचना का वैज्ञानिक मिलान: नीचे की बैकलाइट और साइड बैकलाइट जैसी विभिन्न संरचनाओं के लिए, हम वैज्ञानिक रूप से अलग-अलग देखने के कोण (जैसे, 96° या 120°) के साथ एलईडी का चयन करते हैं। यह अति-पतली डिज़ाइन या विशिष्ट ऑप्टिकल प्रदर्शन प्राप्त करने की कुंजी है, और अनुकूलित एलसीडी स्क्रीन के लिए संरचनात्मक मूल्यांकन में एक मुख्य विचार है।

द्वितीय. लाइट गाइड प्लेट: समान प्रकाश उत्सर्जन प्राप्त करने के लिए सटीक घटक

प्रकाश गाइड प्लेट बिंदु प्रकाश स्रोतों को एक समान सतह प्रकाश स्रोत में बदलने के लिए जिम्मेदार है। इसका डिज़ाइन और सामग्री ऑप्टिकल प्रदर्शन के लिए महत्वपूर्ण हैं।

सामग्री विज्ञान: पीएमएमए और पीसी के बीच सटीक विकल्प

पीएमएमए (ऐक्रेलिक): उत्कृष्ट प्रकाश संप्रेषण प्रदान करता है, जो कमरे के तापमान पर अधिकांश वाणिज्यिक उत्पादों के लिए उपयुक्त है।

पारदर्शी पीसी सामग्री: जैसे कि PC1250Y, अपनी उच्च शक्ति, उच्च तापमान प्रतिरोध और उत्कृष्ट लचीलेपन के साथ, औद्योगिक और ऑटोमोटिव डिस्प्ले जैसे विस्तृत तापमान या जटिल-संरचना अनुप्रयोगों में उपयोग की जाने वाली अनुकूलित एलसीडी स्क्रीन के लिए पसंदीदा विकल्प है। एक सरल पहचान विधि: पीसी सामग्री को विस्तारित पट्टियों में काटा जा सकता है, जबकि पीएमएमए भंगुर होता है और आसानी से टूट जाता है।

डॉट पैटर्न डिज़ाइन: ऑप्टिकल एकरूपता का सूक्ष्मदर्शी रहस्य

प्रकाश गाइड प्लेट की निचली सतह पर सटीक डॉट पैटर्न कुल आंतरिक प्रतिबिंब को बाधित करने और समान प्रकाश उत्सर्जन प्राप्त करने के लिए मुख्य तकनीक है। इनमें से, सर्कुलर डॉट पैटर्न डिज़ाइन सबसे व्यापक रूप से उपयोग किया जाने वाला और विश्वसनीय समाधान है, जिसमें मुख्य रूप से तीन वैज्ञानिक तरीके शामिल हैं:

विधि ए (स्थिर पिच, परिवर्तनीय बिंदु आकार): बिंदु केंद्रों के बीच की दूरी स्थिर रहती है। एलईडी की तरफ से शुरू करके, बिंदुओं का व्यास धीरे-धीरे बढ़ता है। यह विधि डिज़ाइन में अपेक्षाकृत सरल है।

विधि बी (स्थिर बिंदु आकार, परिवर्तनीय पिच): बिंदुओं का व्यास स्थिर रहता है। एलईडी की ओर से शुरू करके, बिंदुओं के बीच वितरण रिक्ति धीरे-धीरे कम हो जाती है, जिससे पैटर्न सघन हो जाता है।

विधि सी (वैरिएबल डॉट साइज और वेरिएबल पिच): एलईडी की तरफ से शुरू करके, डॉट्स का व्यास और वितरण रिक्ति दोनों धीरे-धीरे कम हो जाते हैं। यह योजना प्रकाश पथ के अधिक परिष्कृत और क्रमिक मार्गदर्शन की अनुमति देती है, जिसके परिणामस्वरूप आम तौर पर पहले दो एकल-चर तरीकों की तुलना में बेहतर एकरूपता होती है, जो उच्च स्तर की डिजाइन विशेषज्ञता का प्रतिनिधित्व करती है।

तृतीय. व्यावसायिक विनिर्माण, सटीक ऑप्टिकल डिस्प्ले को सक्षम करना

प्रकाश स्रोत स्पेक्ट्रम के सटीक नियंत्रण से लेकर प्रकाश गाइड प्लेट सामग्रियों के वैज्ञानिक चयन और डॉट पैटर्न संरचना के माइक्रोन-स्तरीय डिज़ाइन (विशेष रूप से चरम एकरूपता का पीछा करने वाली चर आकार और पिच योजना) तक, प्रत्येक चरण ऑप्टिकल भौतिकी की गहरी समझ और विनिर्माण प्रक्रियाओं की सटीक महारत को दर्शाता है। सीएनके इलेक्ट्रॉनिक्स ग्राहकों को मानक उत्पादों से लेकर गहन अनुकूलित एलसीडी स्क्रीन तक व्यापक समाधान प्रदान करने के लिए इन मुख्य ऑप्टिकल डिवाइस प्रौद्योगिकियों को गहराई से एकीकृत करता है।
