बैकलाइट मॉड्यूल में ऑप्टिकल फिल्में: प्रमुख तकनीकें जो हर एलसीडी स्क्रीन को रोशन करती हैं

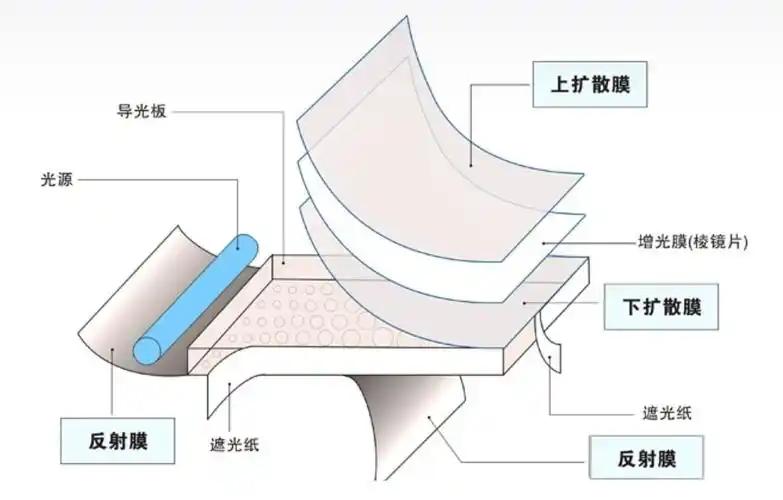

लिक्विड क्रिस्टल डिस्प्ले (एलसीडी) की दुनिया में, बैकलाइट मॉड्यूल डिस्प्ले प्रदर्शन का निर्धारण करने वाले मुख्य घटकों में से एक है। एक एलसीडी डिस्प्ले निर्माता के रूप में, सीएनके इलेक्ट्रॉनिक्स कंपनी लिमिटेड समझती है कि बैकलाइट केवल एक प्रकाश स्रोत घटक नहीं है। यह एक प्रमुख तकनीक है, जो सटीक ऑप्टिकल डिज़ाइन के माध्यम से, बिंदु प्रकाश स्रोतों को एक समान, उच्च-चमक, उच्च-विपरीत सतह रोशनी में बदल देती है, जिससे एलसीडी स्क्रीन को उनका ज्वलंत दृश्य जीवन मिलता है। विशेष रूप से आज, अनुकूलित एलसीडी की बढ़ती बाजार मांग के साथ, बैकलाइट मॉड्यूल का ऑप्टिकल प्रदर्शन विभेदित प्रदर्शन प्रभाव प्राप्त करने में एक महत्वपूर्ण कारक बन गया है। यह प्रदर्शन काफी हद तक इसके भीतर सटीक रूप से समन्वित ऑप्टिकल फिल्मों की एक श्रृंखला पर निर्भर करता है। वे बैकलाइट के "तंत्रिका नेटवर्क" की तरह कार्य करते हैं, जो प्रकाश की दिशा, दक्षता और एकरूपता को सावधानीपूर्वक नियंत्रित करते हैं।

रिफ्लेक्टर शीट: प्रकाश दक्षता की नींव

बैकलाइट मॉड्यूल के निचले भाग में, रिफ्लेक्टर शीट "प्रकाश दक्षता की नींव" के रूप में कार्य करती है, जो उपयोग में सुधार के लिए आवारा प्रकाश को वापस प्रकाश गाइड प्लेट में पुनर्निर्देशित करने के लिए जिम्मेदार है। अनुप्रयोग आवश्यकताओं के आधार पर, रिफ्लेक्टरों को मुख्य रूप से निम्नानुसार वर्गीकृत किया जाता है:

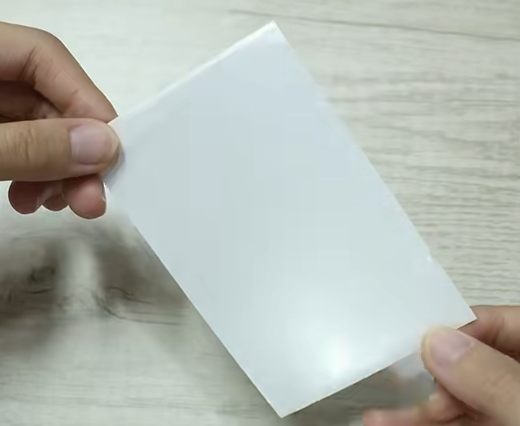

सफ़ेद परावर्तक:जैसे कि E20, RW श्रृंखला, जिसकी मोटाई 0.05~0.2 मिमी, परावर्तनशीलता लगभग 80%~90% और कुछ निश्चित प्रकाश संप्रेषण होता है। अधिकांश मानक बैकलाइट डिज़ाइनों के लिए उपयुक्त।

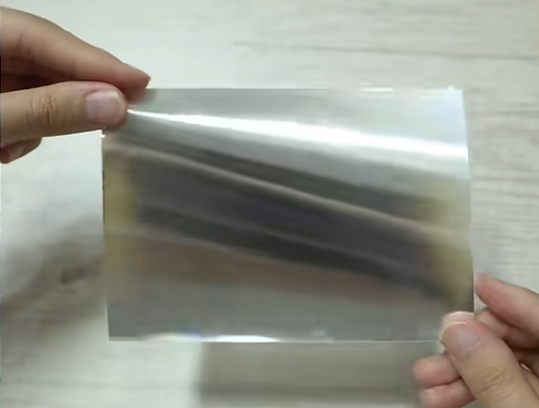

चांदी परावर्तक:आमतौर पर एक तरफ सफेद और दूसरी तरफ चांदी, बहुत पतला (0.04~0.065 मिमी), उच्च प्रतिबिंब दक्षता (90%~98%) और उत्कृष्ट प्रकाश-अवरुद्ध गुणों के साथ। अक्सर उच्च चमक की आवश्यकता वाले परिदृश्यों में उपयोग किया जाता है।

मल्टीलेयर फिल्म रिफ्लेक्टर (ईएसआर):65 माइक्रोन के भीतर एक हजार से अधिक परतों को एकीकृत करते हुए, बहुपरत फिल्म प्रौद्योगिकी का उपयोग करता है। इसमें कोई धातु नहीं है फिर भी यह दर्पण जैसा धातु जैसा दिखता है। उच्च दक्षता वाले परावर्तक के रूप में, ईएसआर पूरे दृश्य प्रकाश स्पेक्ट्रम में 98% से अधिक की परावर्तनशीलता प्राप्त करता है, जो इसे उच्च-प्रदर्शन बैकलाइट सिस्टम के लिए आदर्श बनाता है।

एलसीडी मॉड्यूल को अनुकूलित करते समय, रिफ्लेक्टर शीट की पसंद सीधे बैकलाइट एकरूपता और ऊर्जा दक्षता को प्रभावित करती है, जो ऑप्टिकल डिजाइन में पहले चरण का प्रतिनिधित्व करती है।

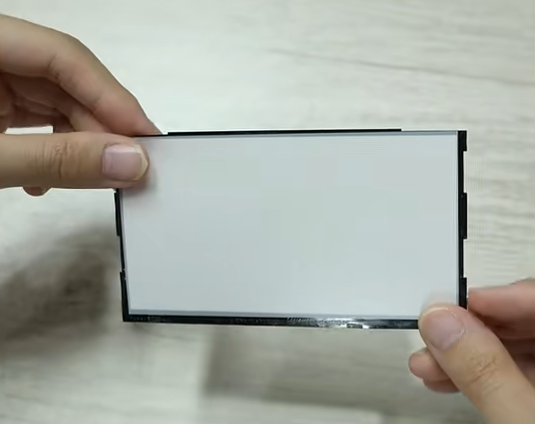

लाइट-ब्लॉकिंग फिल्म / एल्यूमिनियम फॉयल (एएलएफ): प्रकाश और हस्तक्षेप सीमाओं को नियंत्रित करना

प्रकाश-अवरुद्ध फिल्मों का उपयोग मुख्य रूप से बैकलाइट के किनारों से प्रकाश रिसाव को रोकने के लिए किया जाता है और विद्युत चुम्बकीय परिरक्षण प्रदान कर सकता है। सामान्य प्रकारों में शामिल हैं:

चमकदार सिल्वर ड्रैगन:चमकदार सतह, मोटाई 0.05-0.1 मिमी, अच्छा प्रकाश-अवरुद्ध गुण और प्रवाहकीय। हस्तक्षेप परिरक्षण की आवश्यकता वाले औद्योगिक वातावरण के लिए उपयुक्त।

मैट सिल्वर ड्रैगन:अपेक्षाकृत सुस्त फिनिश, पतला (आमतौर पर एकल परत के लिए 0.05 मिमी), कुछ प्रकाश संप्रेषण रखता है और प्रवाहकीय होता है।

सफ़ेद किनारा पट्टी:इसमें निश्चित प्रकाश संप्रेषण, मोटाई 0.05-0.08 मिमी, गैर-प्रवाहकीय है। आमतौर पर सामान्य उपभोक्ता इलेक्ट्रॉनिक्स में उपयोग किया जाता है।

काला और सफेद एक तरफा चिपकने वाला टेप:इसे बैकलाइट के किनारों पर तब लगाया जा सकता है जब गैर-चालकता और कोई साइड लाइट रिसाव की सख्त आवश्यकताएं हों।

ये सामग्रियां एलसीडी स्क्रीन के बेज़ल डिज़ाइन में "ऑप्टिकल संरक्षक" की भूमिका निभाती हैं, जिससे यह सुनिश्चित होता है कि डिस्प्ले क्षेत्र के बाहर कोई आवारा प्रकाश हस्तक्षेप न हो।

डिफ्यूज़र शीट: एक समान प्रकाश कैनवास बनाना

ऑप्टिकल फिल्मों के बीच "होमोजेनाइजिंग मास्टर" के रूप में, डिफ्यूज़र शीट धुंध के माध्यम से प्रकाश बिखेरती है, जिससे नरम और समान बैकलाइट आउटपुट बनाने के लिए बिंदु प्रकाश स्रोतों के निशान खत्म हो जाते हैं। बैकलाइट प्रकार और अनुप्रयोग के आधार पर, डिफ्यूज़र को निम्न में विभाजित किया गया है:

निचला बैकलाइट डिफ्यूज़र:आमतौर पर एक तरफ चिपकने वाला होता है, उच्च धुंध (~90%), संप्रेषण केवल लगभग 40%; निचली बैकलाइट के लिए मोटाई आमतौर पर 0.18~0.3 मिमी के बीच होती है। सामान्य मॉडल: एमबी433पी, एमबी533।

साइड बैकलाइट डिफ्यूज़र:आमतौर पर इस्तेमाल की जाने वाली मोटाई 0.09 मिमी है। सामान्य मॉडल: TPRA90 (0.09 मिमी), AJ-75 (0.075 मिमी)। संप्रेषण 65%-80%, धुंध 75%-90%।

रंगीन स्क्रीन बैकलाइट डिफ्यूज़र: आमतौर पर दो-शीट डिज़ाइन का उपयोग करें:

निचला विसारक:प्रकाश गाइड प्लेट और चमक बढ़ाने वाली फिल्म (बीईएफ) के बीच रखा गया, प्रकाश गाइड प्लेट से उत्सर्जित प्रकाश को समरूप बनाता है। आम तौर पर उपयोग की जाने वाली सामग्री: t=0.065 मिमी, अपेक्षाकृत उच्च धुंध (~84%), उच्च संप्रेषण (~98%)।

शीर्ष विसारक:बीईएफ के ऊपर रखा गया, एक सुरक्षात्मक भूमिका निभाता है और मोइरे पैटर्न को रोकने में मदद करता है। आम तौर पर उपयोग की जाने वाली सामग्री: t=0.05 मिमी, अपेक्षाकृत कम धुंध (~29%), संप्रेषण 90%।

डिफ्यूज़र शीट का उचित चयन और संयोजन एलसीडी मॉड्यूल में एक समान, स्पॉट-मुक्त डिस्प्ले सुनिश्चित करने की कुंजी है।

चमक बढ़ाने वाली फिल्म (बीईएफ): चमक बढ़ाने के लिए ऑप्टिकल इंजन

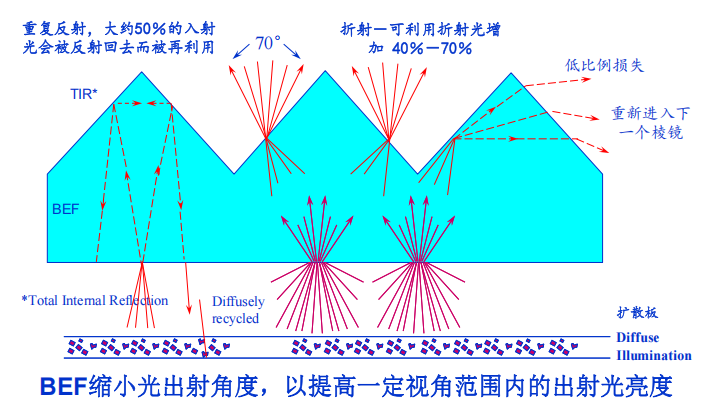

रंगीन टीएफटी और अन्य एलसीडी स्क्रीन के लिए, चमक एक महत्वपूर्ण विशिष्टता है। ऑप्टिकल फिल्मों के बीच "चमक प्रवर्धक" के रूप में कार्य करते हुए, बीईएफ एक विशेष प्रिज्म संरचना के माध्यम से बिखरी हुई रोशनी को केंद्रित करता है, जिसमें प्रत्येक फिल्म लगभग 40% -50% चमक लाभ प्रदान करती है। दो फिल्मों का एक साथ उपयोग करने से चमक कई गुना बढ़ सकती है। इसके सिद्धांत में प्रकाश पथ को नियंत्रित करने के लिए एक माइक्रो-प्रिज्म सरणी का उपयोग करना शामिल है, जिससे अधिकांश प्रकाश स्क्रीन के लंबवत बाहर निकल जाता है, जिससे ऊर्जा खपत में बदलाव किए बिना फ्रंटल चमक में काफी वृद्धि होती है। बीईएफ मध्य-से-उच्च-अंत रंगीन स्क्रीन बैकलाइट्स में एक अनिवार्य घटक बन गया है, विशेष रूप से औद्योगिक नियंत्रण, चिकित्सा, ऑटोमोटिव और अन्य अनुप्रयोगों के लिए उच्च-प्रदर्शन अनुकूलित एलसीडी में व्यापक रूप से उपयोग किया जाता है।
