बैकलाइट प्रौद्योगिकी: एलसीएम डिस्प्ले प्रदर्शन का निर्धारण करने वाला मुख्य घटक

  लिक्विड क्रिस्टल डिस्प्ले के क्षेत्र में, लिक्विड क्रिस्टल मॉड्यूल (एलसीएम) एक अत्यधिक एकीकृत सिस्टम-स्तरीय उत्पाद है। यह केवल एलसीडी स्क्रीन ही नहीं है, बल्कि एक व्यापक समाधान है जो लिक्विड क्रिस्टल डिस्प्ले डिवाइस, ड्राइवर आईसी, पीसीबी और महत्वपूर्ण बैकलाइट जैसे घटकों को सटीक रूप से एकीकृत करता है। एक पेशेवर एलसीडी डिस्प्ले निर्माता के रूप में, हम समझते हैं कि मुख्य सहायक के रूप में बैकलाइट की गुणवत्ता सीधे एलसीएम के अंतिम दृश्य प्रदर्शन और विश्वसनीयता को निर्धारित करती है।

बैकलाइट: "लाइट इंजन" और एलसीएम का ऑप्टिकल फाउंडेशन

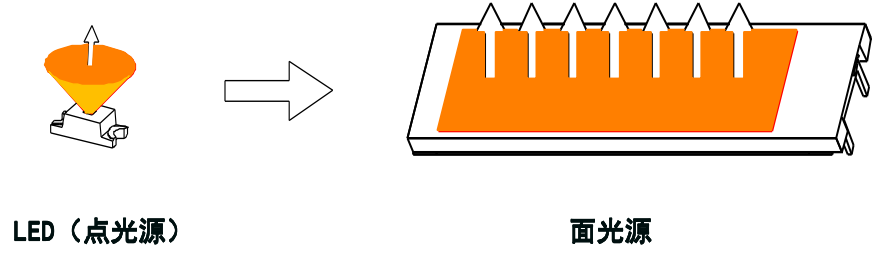

बैकलाइट एलसीडी स्क्रीन के पीछे स्थित एक प्रकाश व्यवस्था है। इसका मुख्य कार्य एक बिंदु या रैखिक प्रकाश स्रोत को अत्यधिक समान सतह प्रकाश स्रोत में बदलना है। चूंकि लिक्विड क्रिस्टल सामग्री स्वयं प्रकाश उत्सर्जित नहीं करती है, इसलिए इसका डिस्प्ले मॉड्यूलेशन के लिए पूरी तरह से बैकलाइट द्वारा प्रदान की गई रोशनी पर निर्भर करता है। इसलिए, बैकलाइट की ऑप्टिकल विशेषताएँ - चमक, एकरूपता, रंग तापमान और बिजली की खपत सहित - एक एलसीडी मॉड्यूल के समग्र प्रदर्शन का मूल्यांकन करने का आधार बनती हैं।

तकनीकी विखंडन: सामग्री प्रणाली और बैकलाइट के मूल सिद्धांत

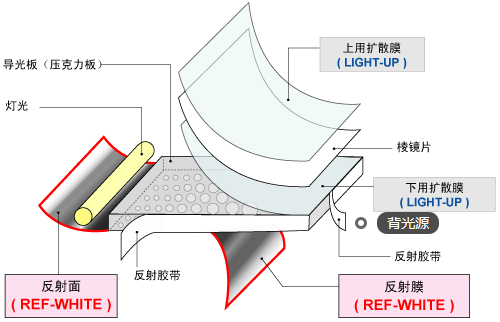

एक उच्च-प्रदर्शन बैकलाइट आधुनिक सामग्री विज्ञान और सटीक प्रकाशिकी का क्रिस्टलीकरण है। यह मुख्य रूप से प्रकाश स्रोत (एलईडी/ईएल/सीसीएफएल), लाइट गाइड प्लेट, ऑप्टिकल फिल्म सेट, संरचनात्मक फ्रेम और लाइट बार/लैंप बोर्ड जैसी मुख्य सामग्रियों से बना है।

प्रकाश स्रोत प्रकाश की उत्पत्ति है, जो बैकलाइट के मूल रंग तापमान, चमक और जीवनकाल का निर्धारण करता है।

प्रकाश एकरूपता प्राप्त करने के लिए प्रकाश गाइड प्लेट मुख्य तत्व है। इसकी निचली सतह पर सूक्ष्म-संरचित बिंदु, जो सटीक मुद्रण या मोल्डिंग के माध्यम से बनते हैं, प्रकाश के एक समान तल में बिंदु या रेखा को बिखेरने के लिए जिम्मेदार होते हैं। इनमें से, सटीक ढाले गए बिंदु आमतौर पर पारंपरिक मुद्रित डॉट्स की तुलना में बेहतर ऑप्टिकल प्रदर्शन प्रदान करते हैं।

ऑप्टिकल फिल्म सेट (डिफ्यूज़र फिल्में, चमक बढ़ाने वाली फिल्में, परावर्तक शीट आदि सहित) प्रकाश पथ के "प्रबंधक" के रूप में कार्य करता है, चमकीले धब्बों को खत्म करने, फ्रंट लाइट आउटपुट दक्षता को बढ़ाने और देखने के कोणों में एकरूपता सुनिश्चित करने के लिए तालमेल में काम करता है।

संरचनात्मक फ्रेम और लाइट बोर्ड स्थिर यांत्रिक समर्थन और विश्वसनीय विद्युत कनेक्शन प्रदान करते हैं।

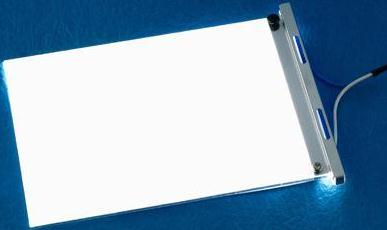

इन सामग्रियों का संयोजन और डिज़ाइन सीधे तौर पर दो मुख्यधारा के ऑपरेटिंग सिद्धांतों को पूरा करता है: डायरेक्ट-लिट बैकलाइटिंग और एज-लिट बैकलाइटिंग। डायरेक्ट-लिट बैकलाइटिंग प्रत्यक्ष रोशनी के लिए सीधे लाइट गाइड प्लेट के नीचे एक एलईडी सरणी रखती है, जो उच्च चमक और स्थानीय डिमिंग नियंत्रण के लिए उत्कृष्ट क्षमता प्रदान करती है। एज-लिट बैकलाइटिंग लाइट गाइड प्लेट के किनारों पर एलईडी लाइट बार की स्थिति बनाती है; प्रकाश किनारे से प्रवेश करता है और गाइड प्लेट के भीतर बिंदुओं द्वारा आगे परिलक्षित होता है, जिससे यह अल्ट्रा-स्लिम डिज़ाइन प्राप्त करने के लिए महत्वपूर्ण हो जाता है।

प्रौद्योगिकी मार्ग चयन: एलईडी, ईएल और सीसीएफएल के विभेदित अनुप्रयोग

विभिन्न प्रकाश स्रोत प्रौद्योगिकियाँ बैकलाइट्स को विशिष्ट विशेषताएँ प्रदान करती हैं, जो विभिन्न बाज़ार माँगों को पूरा करती हैं:

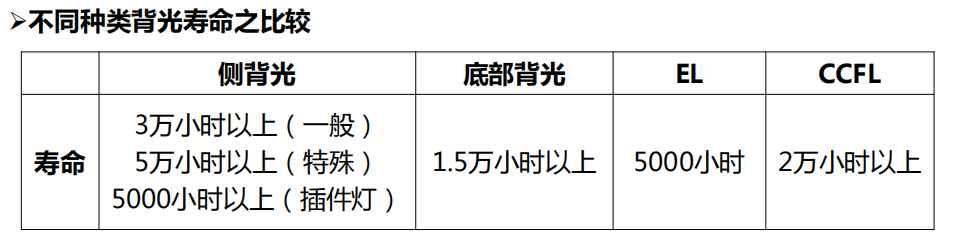

एलईडी बैकलाइटिंगउपभोक्ता इलेक्ट्रॉनिक्स से लेकर औद्योगिक डिस्प्ले तक के अनुप्रयोगों में यह पूर्ण मुख्यधारा बन गया है, इसकी उच्च चमक, लंबी उम्र (एज-लाइट के लिए 30,000 घंटे से अधिक), कम बिजली की खपत और स्लिम फॉर्म फैक्टर फायदे के कारण।

ईएल (इलेक्ट्रोल्यूमिनसेंट) बैकलाइटिंग, अपनी अति पतली प्रोफ़ाइल, पूर्ण सतह एकरूपता और लचीली, मोड़ने योग्य प्रकृति के साथ, विशिष्ट अनुकूलित एलसीडी स्क्रीन और लचीले डिस्प्ले अनुप्रयोगों के लिए अपरिहार्य बना हुआ है।

सीसीएफएल (कोल्ड कैथोड फ्लोरोसेंट लैंप) बैकलाइटिंग, हालांकि उपभोक्ता क्षेत्रों में बड़े पैमाने पर एल ई डी द्वारा प्रतिस्थापित किया गया है, फिर भी इसकी उत्कृष्ट रंग संतृप्ति और एकरूपता के कारण कुछ पेशेवर प्रदर्शन क्षेत्रों में इसका अनुप्रयोग मूल्य बना हुआ है।

निष्कर्ष: बैकलाइट प्रौद्योगिकी एलसीएम मूल्य को बढ़ाने की कुंजी है

  संक्षेप में, बैकलाइट एक साधारण प्रकाश घटक से बहुत दूर है। इसकी जटिल सामग्री संरचना और सटीक कार्य सिद्धांतों से लेकर प्रकाश स्रोत प्रौद्योगिकी मार्ग तक, जो रंग, बिजली की खपत और रूप कारक को प्रभावित करता है, इसके डिजाइन और चयन का हर पहलू एक एलसीडी मॉड्यूल के अंतिम प्रदर्शन को परिभाषित करने में गहराई से भाग लेता है। बेहतर प्रदर्शन प्रदर्शन का प्रयास करने वाले एलसीडी डिस्प्ले निर्माताओं के लिए, बैकलाइट तकनीक में गहन विशेषज्ञता उत्पाद भेदभाव प्राप्त करने, उच्च-स्तरीय अनुकूलित एलसीडी स्क्रीन की मांगों को पूरा करने और यह सुनिश्चित करने की नींव है कि प्रत्येक एलसीडी स्क्रीन इष्टतम दृश्य परिणाम प्रदान करती है। इसलिए, बैकलाइट तकनीक को समझना एलसीएम डिस्प्ले गुणवत्ता के मूल को समझना है।
