परिशुद्धता लिंक: एलसीएम डिस्प्ले मॉड्यूल में प्रवाहकीय रबर कनेक्टर्स की तकनीक को समझना

आज की स्मार्ट और परस्पर जुड़ी दुनिया में, स्पष्ट और विश्वसनीय डिस्प्ले इंटरफेस मानव-मशीन संपर्क की आधारशिला हैं। इस अनुभव का मुख्य वाहक लिक्विड क्रिस्टल डिस्प्ले मॉड्यूल (एलसीएम) है। एलसीडी डिस्प्ले निर्माताओं द्वारा वितरित प्रमुख उत्पाद के रूप में, एलसीएम लिक्विड क्रिस्टल डिस्प्ले डिवाइस, ड्राइवर आईसी, पीसीबी, बैकलाइट और संरचनात्मक घटकों को एक समेकित इकाई में एकीकृत करता है, जिससे सर्किट सिग्नल को दृश्य छवियों में परिवर्तित करने का पूरा कार्य प्राप्त होता है। चाहे मानक उत्पादों के लिए हो या गहराई से अनुकूलित एलसीडी स्क्रीन के लिए, उनकी स्थिरता एलसीएम के भीतर प्रत्येक कनेक्शन बिंदु की विश्वसनीयता से शुरू होती है। इनमें से, एक प्रतीत होता है सरल लेकिन महत्वपूर्ण घटक - प्रवाहकीय रबर कनेक्टर (जिसे अक्सर ज़ेबरा स्ट्रिप कहा जाता है) - एलसीडी स्क्रीन और सर्किट बोर्ड के बीच निर्बाध सिग्नल ट्रांसमिशन सुनिश्चित करने के लिए "अदृश्य पुल" के रूप में कार्य करता है।

प्रवाहकीय रबर कनेक्टर्स: एलसीएम के अंदर "सिग्नल ब्रिज"।

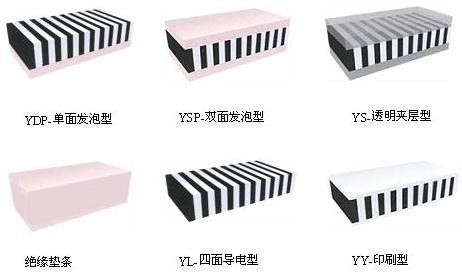

प्रवाहकीय रबर कनेक्टर, बारी-बारी से लैमिनेटिंग प्रवाहकीय और इन्सुलेट परतों द्वारा गठित, लोचदार संपीड़न के माध्यम से एलसीडी स्क्रीन और पीसीबी के बीच स्थिर विद्युत कनेक्शन प्रदान करते हैं। उनका प्रदर्शन सीधे डिस्प्ले सिग्नल की अखंडता और स्पष्टता को निर्धारित करता है।

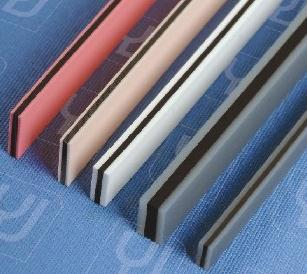

सामग्री चयन: ठोस सिलिकॉन और फोम सिलिकॉन को संतुलित करने की कला

ठोस सिलिकॉन सामग्री:मध्यम कठोरता (35°~45°) और कम लागत प्रदान करता है। हालाँकि, यह स्थैतिक बिजली से ग्रस्त है, जो धूल को आकर्षित कर सकता है, जिससे असेंबली वातावरण की सफाई पर अतिरिक्त ध्यान देने की आवश्यकता होती है।

फोम सिलिकॉन सामग्री:सिलिकॉन को फोमिंग करके बनाया गया है, इसकी बनावट नरम है (कठोरता 20°~30°), विरूपण के लिए बेहतर प्रतिरोध, और संदूषण का खतरा कम है। यह उच्च स्वच्छता आवश्यकताओं वाले सटीक एलसीडी मॉड्यूल अनुप्रयोगों के लिए अधिक उपयुक्त है।

सटीक डिज़ाइन पैरामीटर: विश्वसनीय कनेक्शन सुनिश्चित करना

1. प्रवाहकीय परत पिच:सामान्य पिचें 0.05 मिमी, 0.1 मिमी और 0.18 मिमी हैं। डिज़ाइन को यह सुनिश्चित करना चाहिए कि प्रत्येक पीसीबी पैड कम से कम 3 प्रवाहकीय कार्बन परतों से संपर्क करे (0.05 मिमी पिच के लिए 4-5 परतों की सिफारिश की जाती है)। यह कस्टम एलसीडी स्क्रीन के डिजाइन में सीएनके द्वारा सख्ती से नियंत्रित किया जाने वाला विवरण है।

2. प्रवाहकीय परत की चौड़ाई:0.4 मिमी से 1.0 मिमी तक की चौड़ाई कनेक्टर की कठोरता से संबंधित होती है और समग्र संपीड़न अनुपात डिज़ाइन को प्रभावित करती है। सीएनके इंजीनियर मॉड्यूल संरचना के आधार पर लक्षित चयन करते हैं (0.6 मिमी चौड़ाई कनेक्टर्स ≤2.0 मिमी के लिए सामान्य है, 0.8 मिमी उन ≥2.0 मिमी के लिए)।

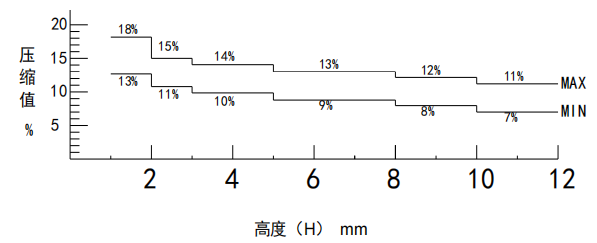

3.संपीड़न अनुपात नियंत्रण:आदर्श संपीड़न अनुपात 10% और 15% के बीच नियंत्रित किया जाता है। 10% से नीचे का अनुपात अस्थिर संपर्क प्रतिबाधा का कारण बन सकता है, जबकि 15% से ऊपर कनेक्टर या पीसीबी के विरूपण का कारण बन सकता है। सीएनके असेंबली ऊंचाई (एच) की सटीक गणना के माध्यम से सही संपीड़न मात्रा सुनिश्चित करता है, जो दीर्घकालिक विश्वसनीयता की गारंटी देता है।

बुनियादी मोनोक्रोम डिस्प्ले से लेकर जटिल एचएमआई इंटरफेस तक, प्रत्येक एलसीडी मॉड्यूल की विश्वसनीयता प्रवाहकीय रबर कनेक्टर जैसे प्रमुख घटकों की गहरी समझ और सटीक नियंत्रण पर निर्भर करती है। एक अनुभवी एलसीडी डिस्प्ले निर्माता के रूप में, सीएनके इलेक्ट्रॉनिक्स न केवल सिग्नल ट्रांसमिशन में कम प्रतिबाधा और उच्च स्थिरता सुनिश्चित करने के लिए भौतिक गुणों और पैरामीटर डिजाइन में गहराई से उतरता है, बल्कि विवरणों की इस महारत को व्यापक कस्टम एलसीडी समाधानों तक भी विस्तारित करता है। हमारा मानना ​​है कि ये अनदेखी "सटीक लिंक" हैं जो तकनीकी नवाचार को गुणवत्ता विश्वसनीयता के साथ जोड़ते हैं, सीएनके और हमारे ग्राहकों का समर्थन करते हैं क्योंकि हम सामूहिक रूप से अधिक असाधारण प्रदर्शन भविष्य की ओर आगे बढ़ते हैं।
