बेज़ेल: एलसीडी मॉड्यूल में मूलभूत संरचनात्मक घटक का विश्लेषण

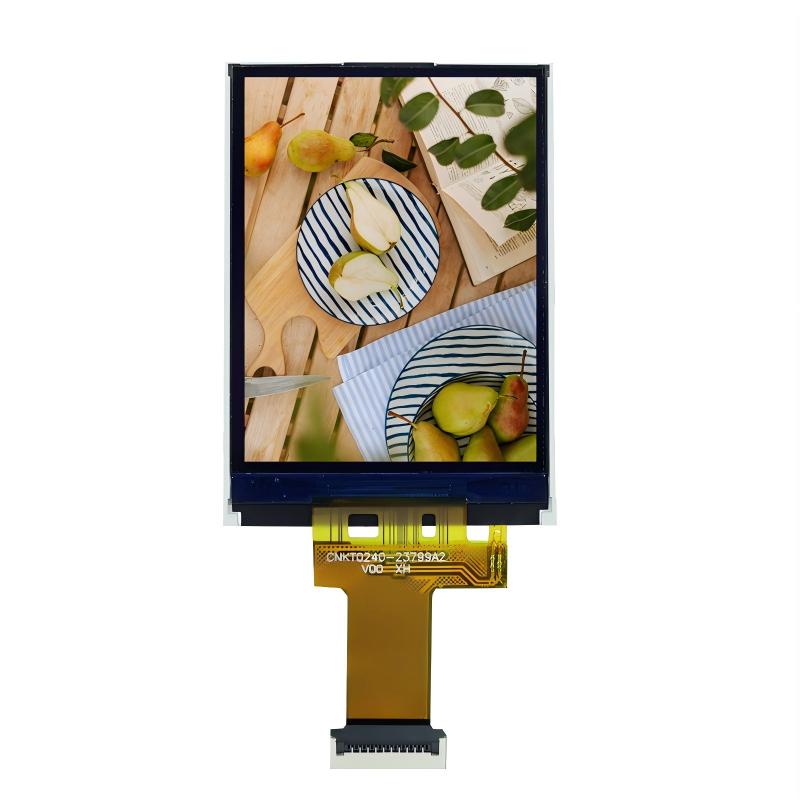

  एक एलसीडी मॉड्यूल (एलसीएम) एक एकीकृत उत्पाद है जो डिस्प्ले कार्यक्षमता को एक स्टैंडअलोन मॉड्यूल में समाहित करता है। इसमें आमतौर पर एक एलसीडी स्क्रीन, पीसीबी ड्राइवर सर्किट्री, एक बैकलाइट यूनिट, कनेक्टर और आवश्यक संरचनात्मक घटक शामिल होते हैं। एलसीडी डिस्प्ले निर्माताओं के रूप में, जब हम विभिन्न मानक और अनुकूलित एलसीडी स्क्रीन डिजाइन और उत्पादन करते हैं, तो प्रत्येक घटक को उसके विशिष्ट कार्य के आधार पर चुना और अनुकूलित किया जाता है। बेज़ेल (जिसे धातु फ्रेम या बेज़ेल भी कहा जाता है) एक ऐसा मौलिक सहायक उपकरण है जो मुख्य संरचनात्मक भूमिका निभाता है।

I. एलसीएम में बेज़ल के प्राथमिक कार्य

एक एलसीडी मॉड्यूल के भीतर, बेज़ल मुख्य रूप से तीन बुनियादी लेकिन महत्वपूर्ण भौतिक कार्यों को पूरा करता है:

यांत्रिक समर्थन और निर्धारण

बेज़ल एलसीएम के अपेक्षाकृत नाजुक आंतरिक घटकों, जैसे एलसीडी ग्लास, पीसीबी और बैकलाइट यूनिट के लिए एक कठोर बाहरी फ्रेम प्रदान करता है। इसकी धातु सामग्री द्वारा प्रदान की गई कठोरता प्रभावी ढंग से मॉड्यूल को परिवहन, असेंबली या उपयोग के दौरान तनाव के कारण विकृत होने या क्षतिग्रस्त होने से रोकती है, जिससे समग्र संरचनात्मक स्थिरता सुनिश्चित होती है। एक अनुकूलित एलसीडी स्क्रीन के लिए, बेज़ल के आयाम और आकार को समग्र डिजाइन से सटीक रूप से मेल खाना चाहिए।

ग्राउंडिंग और इलेक्ट्रोमैग्नेटिक शील्डिंग को सक्षम करना

कई अनुप्रयोग परिदृश्यों में, एलसीडी मॉड्यूल को विद्युत चुम्बकीय हस्तक्षेप के प्रति एक निश्चित स्तर की प्रतिरक्षा की आवश्यकता होती है। बेज़ल को सिस्टम की ग्राउंड लाइन से ठीक से जोड़कर, एक प्रभावी परिरक्षण परत बनाई जाती है। यह आंतरिक चालक सर्किटरी पर बाहरी हस्तक्षेप के प्रभाव को कम करने में मदद करता है और मॉड्यूल के स्वयं के सिग्नल रिसाव को दबाता है, जिससे अंतिम उत्पाद की समग्र विद्युत चुम्बकीय संगतता (ईएमसी) प्रदर्शन में सुधार होता है।

विद्युत कनेक्शन की विश्वसनीयता सुनिश्चित करना

ऐसे डिज़ाइनों में जो एलसीडी पैनल को ड्राइवर पीसीबी से जोड़ने के लिए प्रवाहकीय इलास्टोमेर कनेक्टर (ज़ेबरा स्ट्रिप्स) का उपयोग करते हैं, बेज़ल, अपने सटीक आयामों और क्लैंपिंग बल के माध्यम से, इन स्ट्रिप्स के लिए एक समान और स्थिर संपीड़न प्रदान करता है। यह दो भागों के बीच विश्वसनीय विद्युत संचालन और स्थिर संपर्क प्रतिरोध सुनिश्चित करने की कुंजी है, जो सीधे डिस्प्ले आउटपुट की स्थिरता को प्रभावित करता है।

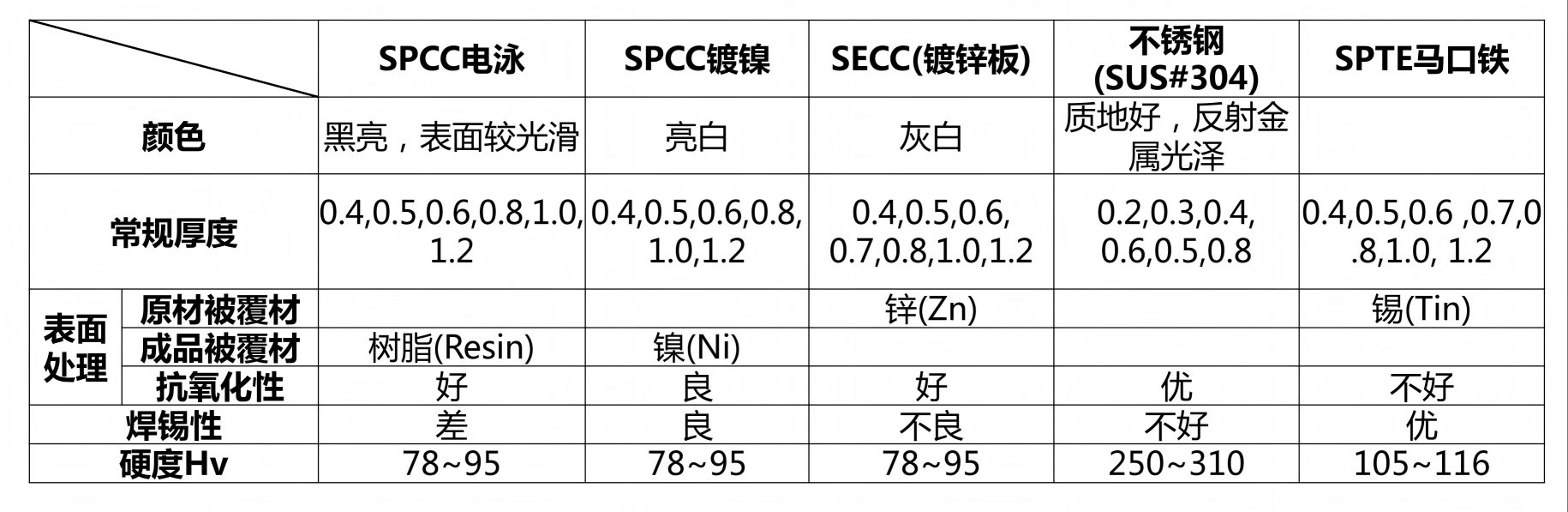

द्वितीय. बेज़ल सामग्री चयन: इंजीनियरिंग अभ्यास को संतुलित करना

बेज़ल का प्रदर्शन, लागत और उपयुक्तता उसकी आधार सामग्री और सतह की फिनिश पर निर्भर करती है। दीर्घकालिक उत्पादन अनुभव के आधार पर, विभिन्न प्रकार के एलसीडी मॉड्यूल और अनुप्रयोग वातावरण आमतौर पर निम्नलिखित सामग्री चयन तर्क के अनुरूप होते हैं:

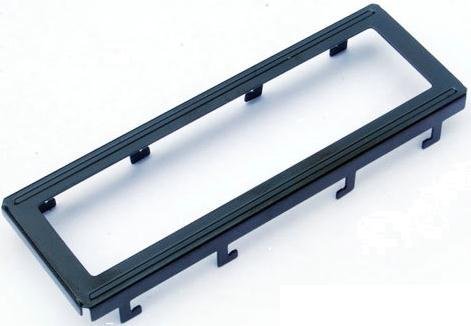

एसपीसीसी (कोल्ड रोल्ड स्टील, ब्लैक इलेक्ट्रोफोरेसिस फिनिश के साथ)

सबसे पारंपरिक और लागत प्रभावी विकल्प। लागत-संवेदनशील मोनो एलसीएम और कुछ छोटे आकार के टीएफटी मॉड्यूल में व्यापक रूप से उपयोग किया जाता है। काली वैद्युतकणसंचलन फिनिश बुनियादी जंग प्रतिरोध और एक समान काली उपस्थिति प्रदान करती है, लेकिन इसकी सतह में खराब सोल्डरबिलिटी है।

एसपीसीसी (निकल प्लेटिंग फ़िनिश के साथ)

तब चुना जाता है जब बेज़ल के कुछ हिस्सों (जैसे माउंटिंग पिन) को सीधे मुख्य पीसीबी पर सोल्डर करने की आवश्यकता होती है। निकल-प्लेटेड परत बेहतर सोल्डरबिलिटी और ऑक्सीकरण प्रतिरोध प्रदान करती है।

एसईसीसी (गैल्वेनाइज्ड स्टील शीट)

आमतौर पर बड़े आकार के टीएफटी डिस्प्ले मॉड्यूल में उपयोग किया जाता है। सतह जस्ता परत इसे उत्कृष्ट जंग-रोधी गुण प्रदान करती है, जो इसे उच्च दीर्घकालिक पर्यावरणीय विश्वसनीयता की आवश्यकता वाले उत्पादों के लिए उपयुक्त बनाती है, हालांकि इसकी सतह सीधे सोल्डरिंग के लिए भी आदर्श नहीं है।

सीएचपी (टिनप्लेट)

तब चुना जाता है जब डिज़ाइन के लिए बेज़ेल में बड़ी संख्या में पिनों को सोल्डरिंग की आवश्यकता होती है, और जहां सोल्डर जोड़ की गुणवत्ता और दक्षता महत्वपूर्ण होती है। यह इष्टतम सोल्डरेबिलिटी प्रदान करता है, लेकिन आधार सामग्री में औसत जंग प्रतिरोध होता है।

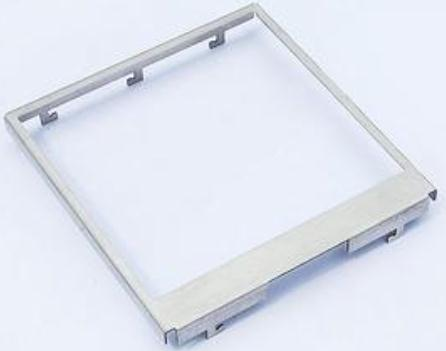

स्टेनलेस स्टील (जैसे, SUS304)

विशेष आवश्यकताओं वाले क्षेत्रों में लागू किया जाता है, जैसे चिकित्सा, आउटडोर, या उच्च-स्तरीय औद्योगिक उपकरण। ये परिदृश्य असाधारण संक्षारण प्रतिरोध, ताकत और स्वच्छता मानकों वाली सामग्रियों की मांग करते हैं, लेकिन लागत भी काफी अधिक है।

तृतीय. व्यावहारिक डिज़ाइन विवरण

बेज़ल डिज़ाइन व्यावहारिक इंजीनियरिंग विचारों का प्रतीक है। एक विशिष्ट विवरण यह है कि बेज़ेल की आंतरिक गुहा के आयाम आमतौर पर एलसीडी ग्लास के बाहरी आयामों की तुलना में प्रति पक्ष 0.1-0.2 मिमी बड़े होते हैं। यह अंतर कोई भूल नहीं है; इसका उद्देश्य अपरिहार्य विनिर्माण और असेंबली सहनशीलता को समायोजित करना और तापमान परिवर्तन के दौरान धातु और कांच के विभिन्न थर्मल विस्तार गुणांक के कारण तनाव को विकसित होने से रोकना है, जिससे एलसीडी क्रैकिंग हो सकती है।

प्रत्येक अनुकूलित एलसीडी स्क्रीन के पीछे एक बेज़ल डिज़ाइन होता है जो अनुप्रयोग आवश्यकताओं, उत्पादन व्यवहार्यता, संरचनात्मक ताकत और समग्र लागत के बीच व्यापक व्यापार-बंद के परिणामस्वरूप एक व्यावहारिक समाधान का प्रतिनिधित्व करता है।

निष्कर्ष

सीएनके इलेक्ट्रॉनिक्स जैसे एलसीडी डिस्प्ले निर्माताओं के लिए, एक विश्वसनीय एलसीडी मॉड्यूल का उत्पादन करने का मतलब बेज़ल जैसे प्रत्येक मूलभूत घटक पर गहन समझ और सटीक नियंत्रण होना है। बेज़ल का मूल्य उन्नत तकनीकी अवधारणाओं में नहीं, बल्कि इसके कार्यात्मक कार्यान्वयन की विश्वसनीयता और स्थिरता में निहित है। मूलभूत पहलुओं की इस ठोस समझ के माध्यम से हम यह सुनिश्चित कर सकते हैं कि हमारे द्वारा वितरित प्रत्येक एलसीडी स्क्रीन - चाहे एक मानक उत्पाद हो या गहराई से अनुकूलित एलसीडी - अपने इच्छित अनुप्रयोग के भीतर स्थिर और टिकाऊ रूप से काम करती है।
