एलसीएम बैकलाइट: प्लास्टिक फ्रेम और दो तरफा टेप की महत्वपूर्ण भूमिकाएँ

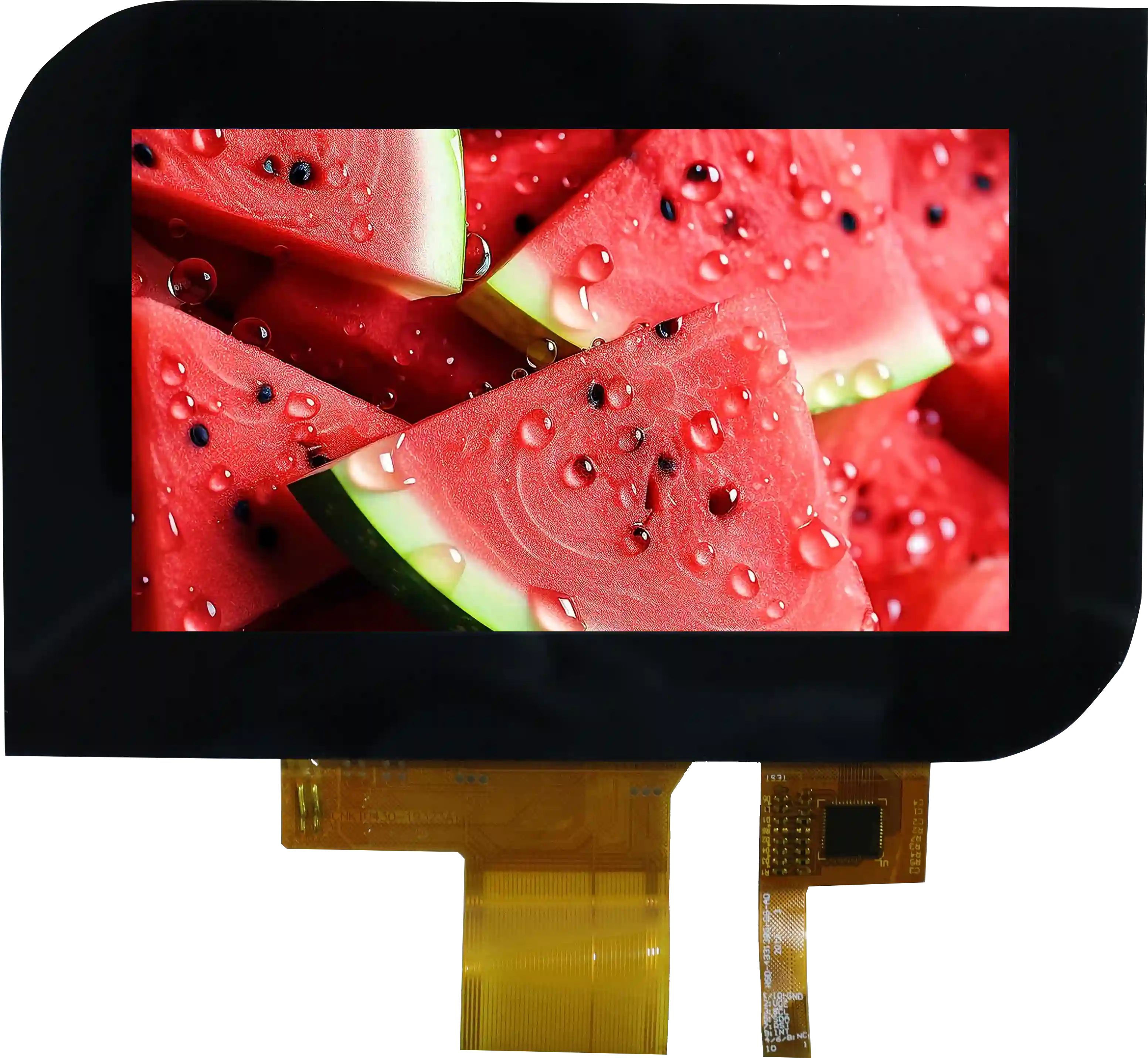

आधुनिक डिस्प्ले तकनीक में, लिक्विड क्रिस्टल स्क्रीन (एलसीडी स्क्रीन) एक मुख्य घटक के रूप में कार्य करती है, और इसका समग्र प्रदर्शन काफी हद तक इसके पीछे एकीकृत मॉड्यूल-एलसीएम (एलसीडी मॉड्यूल) पर निर्भर करता है। एलसीएम लिक्विड क्रिस्टल डिस्प्ले डिवाइस, ड्राइविंग सर्किटरी, संरचनात्मक घटकों और बैकलाइट को एक पूर्ण मॉड्यूल में एकीकृत करता है, जिसमें बैकलाइट का चमकदार प्रभाव सीधे डिस्प्ले की अंतिम दृश्य गुणवत्ता निर्धारित करता है। बैकलाइट की जटिल संरचना के भीतर, प्लास्टिक फ्रेम और दो तरफा टेप जैसे घटक मॉड्यूल की स्थिरता और ऑप्टिकल प्रदर्शन को सामूहिक रूप से सुनिश्चित करने के लिए ऑप्टिकल फिल्मों और प्रकाश स्रोतों जैसे मुख्य भागों के साथ तालमेल में काम करते हैं।

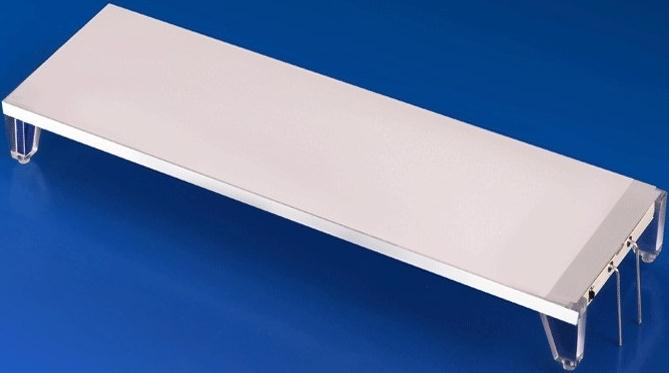

बैकलाइट: डिस्प्ले विजुअल का आधार

बैकलाइट (बैकलाइट) लिक्विड क्रिस्टल स्क्रीन के पीछे स्थित है, और इसका मुख्य कार्य बिंदु प्रकाश स्रोतों को समान और उज्ज्वल सतह प्रकाश स्रोतों में परिवर्तित करना है। इसका ऑप्टिकल डिज़ाइन सीधे पूरे मॉड्यूल की चमक एकरूपता, कंट्रास्ट और रंग प्रदर्शन को प्रभावित करता है, जो विशेष रूप से रंग डिस्प्ले मॉड्यूल (टीएफटी डिस्प्ले मॉड्यूल) के लिए महत्वपूर्ण है। एक विशिष्ट बैकलाइट में एक प्रकाश स्रोत, प्रकाश गाइड प्लेट, ऑप्टिकल फिल्मों की कई परतें, एक संरचनात्मक प्लास्टिक फ्रेम और एक ड्राइविंग लाइट बोर्ड होता है, जो सभी सावधानीपूर्वक संयुक्त होते हैं। चीन में कई अग्रणी एलसीडी डिस्प्ले निर्माताओं द्वारा इस क्षेत्र में निरंतर नवाचार प्रत्येक घटक की भूमिका की गहरी समझ पर आधारित है।

प्लास्टिक फ़्रेम: प्रकाशिकी और संरचना का दोहरा संरक्षक

प्लास्टिक फ्रेम बैकलाइट के कंकाल के रूप में कार्य करता है, जो न केवल आवश्यक यांत्रिक सहायता और सुरक्षा प्रदान करता है बल्कि महत्वपूर्ण ऑप्टिकल प्रबंधन कार्य भी करता है। सामग्री का चयन सीधे विभिन्न उत्पाद डिज़ाइनों के अनुरूप होता है:

URZ2501 सामग्री:उत्कृष्ट परावर्तक और प्रकाश-अवरोधक गुण प्रदान करता है, जो आमतौर पर कंट्रास्ट और रंग शुद्धता को बढ़ाने के लिए मध्य से उच्च अंत रंग डिस्प्ले मॉड्यूल (टीएफटी डिस्प्ले मॉड्यूल) में उपयोग किया जाता है।

पीसी सफेद सामग्री:अक्सर साइड-लिट बैकलाइट डिज़ाइन में उपयोग किया जाता है, जिससे एलसीडी स्क्रीन की पतली प्रोफ़ाइल की सुविधा मिलती है।

पीसी सफेद + फाइबरग्लास सामग्री:कठोर विश्वसनीयता आवश्यकताओं वाले औद्योगिक वातावरण के लिए उपयुक्त, बॉटम-लिट बैकलाइट उत्पादों की संरचनात्मक कठोरता को बढ़ाता है।

अनुकूलित एलसीडी स्क्रीन से जुड़ी परियोजनाओं में, प्लास्टिक फ्रेम का डिज़ाइन और सामग्री चयन विशिष्ट ऑप्टिकल प्रभाव और यांत्रिक विशिष्टताओं को प्राप्त करने के लिए महत्वपूर्ण हैं।

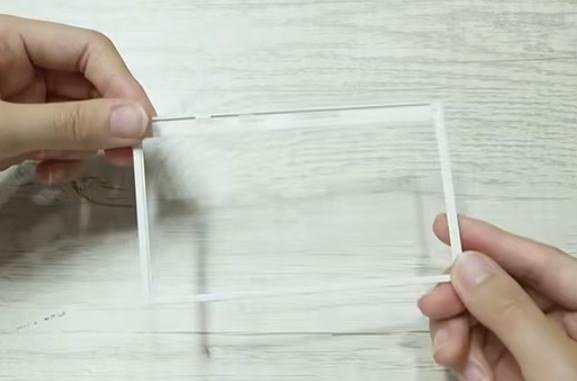

दो तरफा टेप: छुपा हुआ चिपकने वाला और प्रकाश-अवरोधक विशेषज्ञ

एलसीएम असेंबली में "चिपकने वाला" के रूप में दो तरफा टेप एक अनिवार्य भूमिका निभाता है। यह आंतरिक ऑप्टिकल फिल्मों जैसे प्रकाश गाइड प्लेट, प्रसार फिल्म और चमक बढ़ाने वाली फिल्म को सुरक्षित करने और अंततः बैकलाइट को एलसीडी स्क्रीन से मजबूती से जोड़ने के लिए जिम्मेदार है।

पारंपरिक दो तरफा टेप:विभिन्न सब्सट्रेट्स (उदाहरण के लिए, सब्सट्रेट-मुक्त, पीईटी) और मोटाई विकल्प (0.03–0.30 मिमी) में उपलब्ध है। सीओजी-संरचना एलसीडी स्क्रीन को कनेक्ट करते समय, उचित मोटाई के दो तरफा टेप का चयन प्रभावी ढंग से दबाव को कम कर सकता है और डिस्प्ले पर सफेद धब्बे की घटना को रोक सकता है।

काले और सफेद दो तरफा टेप:यह एक कार्यात्मक सामग्री है जिसमें प्रकाश को अवरुद्ध करने के लिए एक काला पक्ष और प्रतिबिंब के लिए एक सफेद पक्ष होता है, जो एक साथ आसंजन, प्रकाश अवरोधन और प्रतिबिंब के तीन कार्य करता है। इसका उपयोग अक्सर रंग डिस्प्ले मॉड्यूल (टीएफटी डिस्प्ले मॉड्यूल) के प्रभावी डिस्प्ले क्षेत्र को परिभाषित करने और लचीले सर्किट (एफपीसी) को सुरक्षित करने के लिए किया जाता है, जिससे यह डिस्प्ले सीमा स्पष्टता और समग्र विश्वसनीयता में सुधार के लिए एक महत्वपूर्ण घटक बन जाता है।

निष्कर्ष

एलसीएम की सटीक प्रणाली के भीतर, प्रकाश उत्सर्जक एलईडी और प्रकाश-मार्गदर्शक प्लेटों से लेकर फिक्सिंग प्लास्टिक फ्रेम और दो तरफा टेप तक, प्रत्येक घटक एक अद्वितीय और अपूरणीय कार्य करता है। वे सटीक समन्वय में एक साथ काम करते हैं, और किसी एक लिंक की अनुपस्थिति या दोष समग्र प्रदर्शन और विश्वसनीयता को प्रभावित करेगा। प्लास्टिक फ्रेम और दो तरफा टेप का मूल्य बैकलाइट और एलसीडी स्क्रीन जैसे अन्य मुख्य घटकों के साथ उनके अपरिहार्य तालमेल में निहित है, जो सामूहिक रूप से एक स्थिर, कुशल और उच्च गुणवत्ता वाले डिस्प्ले मॉड्यूल की नींव बनाते हैं।
