एलसीडी ब्लैक टेक्नोलॉजी का व्यापक विश्लेषण (भाग 1): संरचना और कनेक्शन, डिस्प्ले के कोर कोड को अनलॉक करना

आज की दुनिया में जहां इलेक्ट्रॉनिक उपकरण सर्वव्यापी हैं, लिक्विड क्रिस्टल डिस्प्ले (एलसीडी) मानव-मशीन संपर्क के लिए मुख्य इंटरफ़ेस के रूप में काम करते हैं, और उनकी तकनीकी क्षमताएं सीधे उपकरणों के उपयोगकर्ता अनुभव को निर्धारित करती हैं। स्मार्ट वियरेबल्स से लेकर औद्योगिक नियंत्रण प्रणाली तक, ऑटोमोटिव डिस्प्ले से लेकर उपभोक्ता इलेक्ट्रॉनिक्स तक, विभिन्न परिदृश्यों में एलसीडी उत्पादों के पीछे सावधानीपूर्वक डिजाइन की गई संरचनात्मक योजनाएं और कनेक्शन प्रौद्योगिकियां निहित हैं। एक पेशेवर कस्टम एलसीडी डिस्प्ले निर्माता और एक शक्तिशाली एलसीडी डिस्प्ले फैक्ट्री के रूप में, सीएनके एक विशेष और परिष्कृत उच्च तकनीक उद्यम है जो डिस्प्ले उपकरणों और एचएमआई (मानव-मशीन इंटरफ़ेस) उत्पादों के अनुसंधान एवं विकास, उत्पादन और बिक्री के लिए समर्पित है।

आज, हम एलसीडी के मूल सिद्धांतों का गहन विश्लेषण करेंगे, जिससे आपको डिस्प्ले तकनीक के अंतर्निहित तर्क को समझने में मदद मिलेगी।

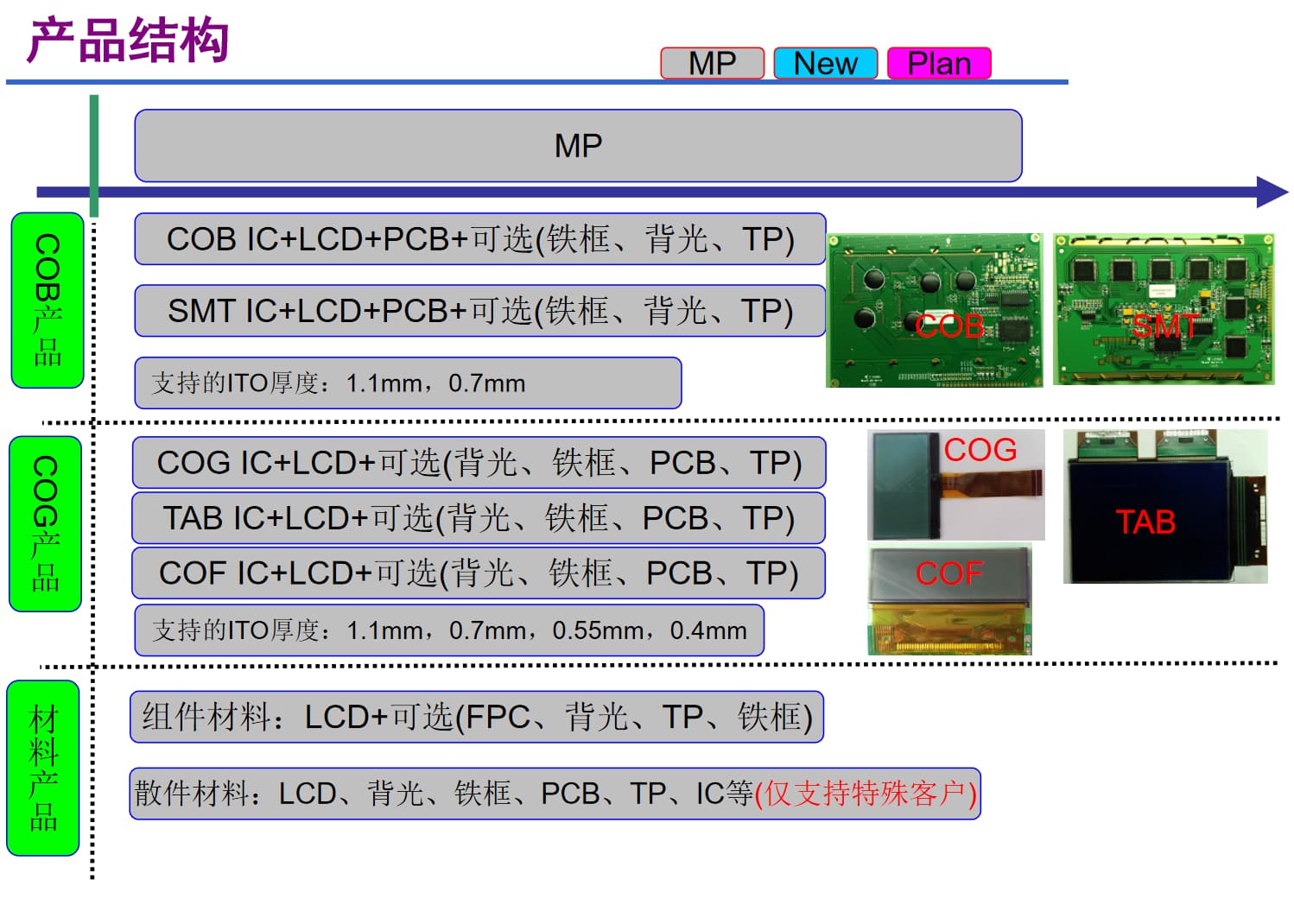

I. उत्पाद संरचना: अनुरूप प्रदर्शन समाधान

एलसीडी की उत्पाद संरचना एक आकार में सभी के लिए फिट नहीं होती है, बल्कि इसे अनुप्रयोग परिदृश्यों और प्रदर्शन आवश्यकताओं के अनुसार अनुकूलित किया जाता है। एक अनुभवी डिस्प्ले निर्माण कंपनी के रूप में, सीएनके के मुख्य उत्पादों में मोनोक्रोम एलसीडी और मोनोक्रोम मॉड्यूल, 0.96-15.6 इंच टीएफटी डिस्प्ले मॉड्यूल, ओएलईडी मॉड्यूल और एचएमआई मानव-मशीन इंटरेक्शन मॉड्यूल शामिल हैं। इसकी उत्पाद संरचना में मुख्य रूप से मुख्य उत्पादों की तीन श्रेणियां और विभिन्न व्युत्पन्न योजनाएं शामिल हैं:

1. एकीकृत उत्पाद: कुशल और स्थिर मुख्यधारा विकल्प

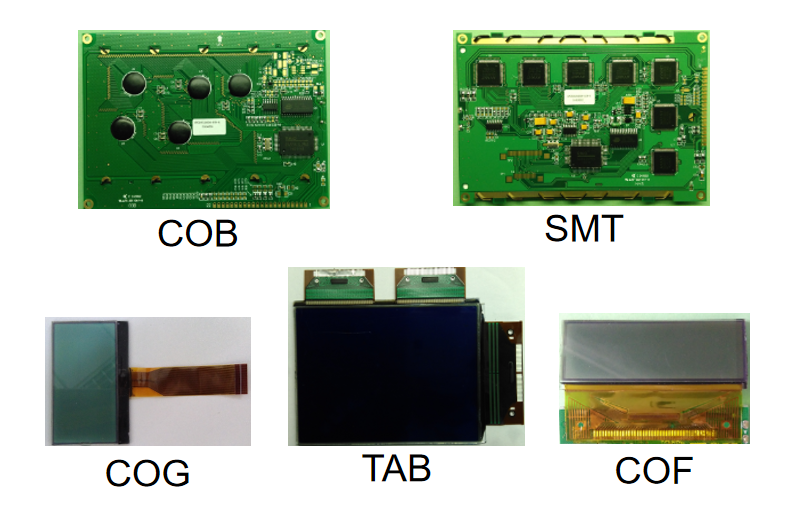

•  सीओबी उत्पाद: "आईसी + एलसीडी + पीसीबी" के मुख्य आर्किटेक्चर को अपनाएं और इसे लोहे के फ्रेम, बैकलाइट और टीपी (टच पैनल) जैसे वैकल्पिक घटकों से सुसज्जित किया जा सकता है। उच्च एकीकरण और मजबूत स्थिरता के साथ, इन्हें औद्योगिक नियंत्रण और ऑटोमोटिव उपकरण जैसी सख्त विश्वसनीयता आवश्यकताओं वाले परिदृश्यों में व्यापक रूप से उपयोग किया जाता है।
•  सीओजी उत्पाद:"आईसी + एलसीडी" के आधार पर, वे बैकलाइट, आयरन फ्रेम, पीसीबी और टीपी जैसे सहायक उपकरणों के लचीले चयन का समर्थन करते हैं। प्रदर्शन सुनिश्चित करते हुए, वे संरचनात्मक डिज़ाइन को सरल बनाते हैं, जिससे वे स्मार्ट पहनने योग्य वस्तुओं, छोटे पोर्टेबल उपकरणों और सख्त आकार सीमाओं वाले अन्य उत्पादों के लिए उपयुक्त हो जाते हैं।
•  श्रीमती/सीओएफ/टैब उत्पाद:वैकल्पिक सहायक उपकरण के साथ क्रमशः एसएमटी आईसी, सीओएफ आईसी और टैब आईसी को एलसीडी के साथ मिलाएं, जो मध्य से उच्च अंत डिस्प्ले आवश्यकताओं को कवर करता है। उनमें से, COF और TAB योजनाएं संकीर्ण-बेज़ल और उच्च-रिज़ॉल्यूशन उत्पादों में उत्कृष्ट हैं

•  घटक सामग्री:एलसीडी पर केंद्रित, उन्हें एफपीसी (लचीले मुद्रित सर्किट), बैकलाइट्स, टीपी और लौह फ्रेम जैसे घटकों के साथ जोड़ा जा सकता है, जो ग्राहकों को अर्ध-एकीकृत समाधान प्रदान करता है जो अनुकूलन लचीलेपन और असेंबली दक्षता को संतुलित करता है।
• स्पेयर पार्ट्स सामग्री:एलसीडी, बैकलाइट्स, आयरन फ्रेम, पीसीबी, टीपी और आईसी सहित स्पेयर पार्ट्स का एक पूरा सेट पेश करें, जो केवल विशेष ग्राहकों की गहन अनुकूलन आवश्यकताओं का समर्थन करता है। यह पूरी तरह से एक कस्टम एलसीडी डिस्प्ले निर्माता की लचीली अनुकूलन क्षमता को प्रदर्शित करता है और विशिष्ट और वैयक्तिकृत डिस्प्ले परिदृश्यों के लिए उपयुक्त है।

यह ध्यान देने योग्य है कि सीएनके की विभिन्न संरचनात्मक योजनाएं विभिन्न आईटीओ मोटाई का समर्थन करती हैं: सीओबी और एसएमटी योजनाएं 1.1 मिमी और 0.7 मिमी मोटाई का समर्थन करती हैं; COG, COF और TAB योजनाएं आगे 0.55 मिमी और 0.4 मिमी तक विस्तारित होती हैं। पतली आईटीओ मोटाई उपकरणों को छोटा और हल्का बनाने में सक्षम बनाती है, जो एलसीडी डिस्प्ले फैक्ट्री की उत्कृष्ट तकनीकी ताकत को भी दर्शाती है।

द्वितीय. कनेक्शन के तरीके: कुशल ट्रांसमिशन "ब्रिज" डिज़ाइन

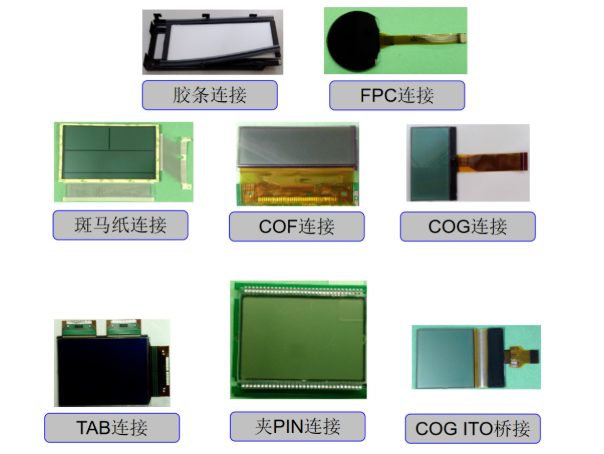

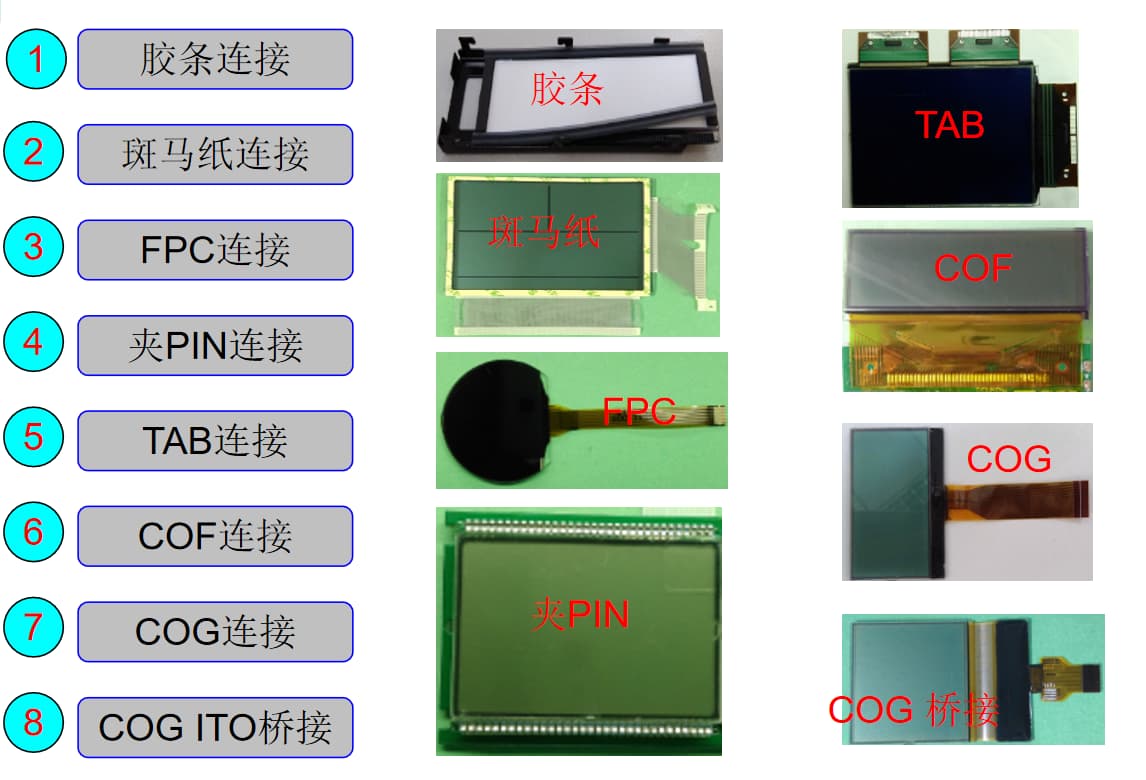

यदि उत्पाद संरचना एलसीडी का "कंकाल" है, तो कनेक्शन विधि इसके माध्यम से चलने वाली "रक्त वाहिका" है, जो सीधे सिग्नल ट्रांसमिशन की स्थिरता और उत्पाद की असेंबली सुविधा को प्रभावित करती है। एक पेशेवर डिस्प्ले निर्माण कंपनी के रूप में, सीएनके 8 मुख्यधारा कनेक्शन विधियों में महारत हासिल करता है, जो पूरी तरह से विभिन्न एप्लिकेशन परिदृश्यों को कवर करता है:

1. बुनियादी कनेक्शन योजनाएं: सरल, विश्वसनीय और लागत-नियंत्रणीय·

• रबर स्ट्रिप कनेक्शन:संचालित करने में आसान और कम लागत, कनेक्शन स्थिरता के लिए कम आवश्यकताओं वाले सामान्य इलेक्ट्रॉनिक उपकरणों के लिए उपयुक्त।
• ज़ेबरा पेपर कनेक्शन:अच्छी चालकता और लचीलेपन के साथ, यह मामूली संरचनात्मक विकृति के अनुकूल हो जाता है और अक्सर छोटे एलसीडी और पीसीबी को जोड़ने के लिए उपयोग किया जाता है।
•  पिन क्लिप कनेक्शन:अलग करना आसान है और बाद में रखरखाव के लिए सुविधाजनक है, इसका व्यापक रूप से उन उपकरणों में उपयोग किया जाता है जिन्हें बार-बार डिबगिंग या घटक प्रतिस्थापन की आवश्यकता होती है।

• एफपीसी कनेक्शन:लचीले मुद्रित सर्किट के साथ संयुक्त, यह बहु-कोण और संकीर्ण स्थानों में कनेक्शन प्राप्त कर सकता है, जिससे यह स्मार्ट पहनने योग्य, फोल्डेबल डिवाइस और अन्य उत्पादों के लिए पसंदीदा योजना बन जाती है।
• टैब कनेक्शन:TAB (अनीसोट्रोपिक कंडक्टिव फिल्म) के माध्यम से ड्राइवर IC को सीधे LCD से जोड़ता है, कनेक्शन नोड्स को कम करता है और ट्रांसमिशन दक्षता और स्थिरता में सुधार करता है।
• सीओजी कनेक्शन:आईसी को सीधे एलसीडी के ग्लास सब्सट्रेट से जोड़ता है, जिससे उत्पाद का आकार काफी कम हो जाता है और एकीकरण में सुधार होता है, जो उच्च-स्तरीय पोर्टेबल उपकरणों के लिए मुख्य कनेक्शन विधि है।
• सीओएफ कनेक्शन:आईसी को एक लचीली फिल्म पर पैक किया जाता है और फिर एलसीडी से जोड़ा जाता है, जिसमें लचीलापन और उच्च एकीकरण दोनों होते हैं, जो संकीर्ण बेज़ेल्स और उच्च रिज़ॉल्यूशन की डिस्प्ले आवश्यकताओं के अनुकूल होते हैं।
• सीओजी आईटीओ ब्रिजिंग:एक विशेष ब्रिजिंग डिज़ाइन सिग्नल ट्रांसमिशन पथ को और अधिक अनुकूलित करता है, जो बड़े आकार और उच्च-छवि-गुणवत्ता वाले एलसीडी में उत्कृष्ट प्रदर्शन करता है।

समृद्ध संरचनात्मक योजनाओं और विश्वसनीय कनेक्शन प्रौद्योगिकियों पर भरोसा करते हुए, सीएनके, चीन टीएफटी डिस्प्ले के क्षेत्र में एक उच्च गुणवत्ता वाले उद्यम के रूप में, लगातार विभिन्न उद्योगों के लिए उच्च गुणवत्ता वाले डिस्प्ले समाधान प्रदान करता है। अगले लेख में, हम एलसीडी के प्रकार वर्गीकरण और डिस्प्ले मोड का पता लगाना जारी रखेंगे, इसलिए बने रहें!
