आरजीबी इंटरफ़ेस डिज़ाइन: कस्टम एलसीडी स्क्रीन में उच्च दक्षता वाले डिस्प्ले का प्रवेश द्वार

  आधुनिक डिस्प्ले तकनीक में, आरजीबी इंटरफ़ेस एलसीडी स्क्रीन को चलाने के लिए एक मुख्यधारा समाधान के रूप में खड़ा है - विशेष रूप से टीएफटी जैसे उच्च-प्रदर्शन डिस्प्ले - उच्च गति पर पूर्ण-रंगीन छवि डेटा संचारित करने की इसकी क्षमता के लिए धन्यवाद। एक अनुभवी कस्टम एलसीडी डिस्प्ले निर्माता के रूप में, सीएनके इलेक्ट्रॉनिक्स (सीएनके) समझता है कि आरजीबी इंटरफ़ेस डिज़ाइन डिस्प्ले गुणवत्ता को कितना गंभीर रूप से प्रभावित करता है। इसका मूल सटीक सिंक्रनाइज़ेशन सिग्नल ध्रुवीयता मिलान और समय पैरामीटर कॉन्फ़िगरेशन में निहित है, जो स्थिर, चिकनी दृश्यों और समृद्ध, प्रामाणिक रंगों के लिए तकनीकी आधारशिला बनाता है।

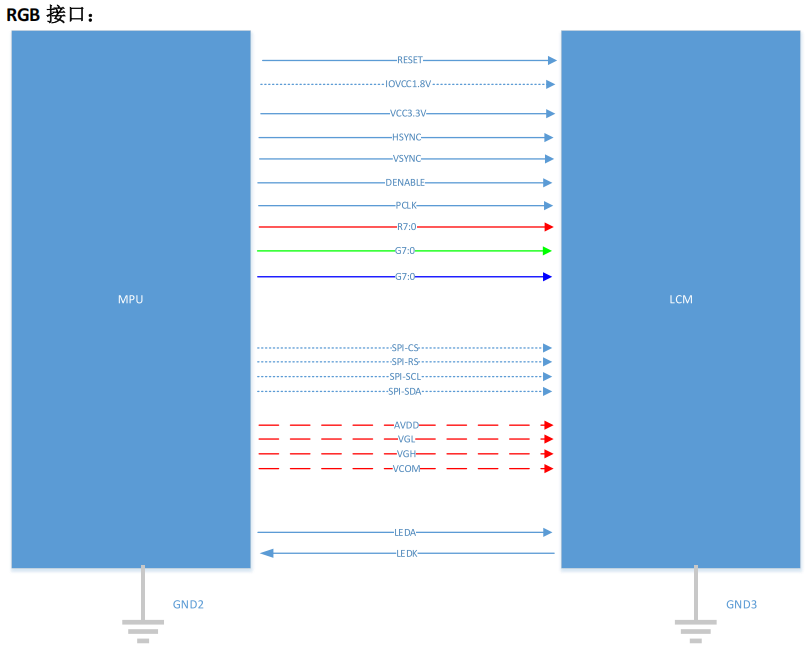

डुअल-मोड ऑपरेशन, लचीली अनुकूलता RGB इंटरफ़ेस मुख्य रूप से दो कुशल कार्य मोड प्रदान करता है:

डेन मोड (डेटा सक्षम प्राथमिकता): यहां, डेटा वैध विंडो को नियंत्रित करने के लिए सक्षम सिग्नल कुंजी है। पीसीएलके क्लॉक सिग्नल (राइजिंग एज ट्रांसमिशन/फॉलिंग एज लैचिंग) का चरण एलसीडी मॉड्यूल के साथ सख्ती से सिंक्रनाइज़ होना चाहिए; अन्यथा, स्क्रीन भ्रष्टाचार हो सकता है। लाल (R7~R0), हरा (G7~G0), और नीला (B7~B0) 8-बिट लाइनों के माध्यम से समानांतर डेटा ट्रांसमिशन सहयोगात्मक रूप से 16.77 मिलियन रंग प्रदान करता है। इस मोड में HSYNC और VSYNC को सरल बनाया जा सकता है।

सिंक मोड (सिंक्रनाइज़ेशन सिग्नल प्राथमिकता): यह मोड सक्रिय डिस्प्ले क्षेत्र को परिभाषित करने के लिए सटीक एचएसवाईएनसी (क्षैतिज सिंक) और वीएसवाईएनसी (वर्टिकल सिंक) सिग्नल पर निर्भर करता है। उनकी सक्रिय स्थिति (आमतौर पर उच्च-प्रभावी) को ड्राइविंग प्लेटफ़ॉर्म के साथ संरेखित होना चाहिए; अन्यथा, गलत संरेखण या रिक्त स्क्रीन भी परिणामित हो सकती है। पीसीएलके चरण सिंक्रनाइज़ेशन महत्वपूर्ण बना हुआ है, डेन मोड के समान आर/जी/बी डेटा ट्रांसमिशन के साथ।

डिज़ाइन अनिवार्यताएँ: सफलता विवरण में निहित है दो महत्वपूर्ण बिंदु आरजीबी इंटरफ़ेस डिज़ाइन में सतर्कता की मांग करते हैं:

1.डेटा लाइन अनुक्रम पुष्टिकरण: जब स्क्रीन का इंटरफ़ेस DB0-DB24 जैसे सामान्य लेबल का उपयोग करता है, तो एलसीडी मॉड्यूल आपूर्तिकर्ता के साथ बस के भीतर सटीक आरजीबी सिग्नल व्यवस्था की पुष्टि करना आवश्यक है। ग़लत क्रम से रंग में गंभीर विकृति उत्पन्न होती है।

2.कार्यात्मक सीमाएं साफ़ करें: एक शुद्ध आरजीबी इंटरफ़ेस एक उच्च गति वाला "वन-वे डिस्प्ले डेटा चैनल" है जो प्रारंभिक आदेशों या पढ़ने की स्थिति को प्रसारित करने में असमर्थ है। इस प्रकार, कस्टम एलसीडी परियोजनाओं में, यह अक्सर एसपीआई जैसे नियंत्रण इंटरफेस के साथ सहयोग करता है, जो स्क्रीन आरंभीकरण और प्रबंधन को संभालता है।

  एक पेशेवर कस्टम एलसीडी डिस्प्ले निर्माता के रूप में, हम मानते हैं कि कैसे सूक्ष्म समय भिन्नताएं और सटीक सिग्नल ध्रुवता मिलान एलसीडी स्क्रीन की स्थिरता निर्धारित करते हैं। एंड-टू-एंड तकनीकी सहायता के लिए सीएनके के साथ साझेदारी करें - इंटरफ़ेस विनिर्देश विश्लेषण और डिज़ाइन मार्गदर्शन से लेकर कस्टम एलसीडी विकास तक - यह सुनिश्चित करते हुए कि आपके डिस्प्ले समाधान उच्च गति, पूर्ण-रंगीन दृश्यों की दुनिया में सटीकता के साथ चमकें।
