टीएफटी डिस्प्ले बिजली आपूर्ति विधियों का व्यापक विश्लेषण: बेहतर प्रदर्शन प्रदर्शन के लिए सटीक पावरिंग

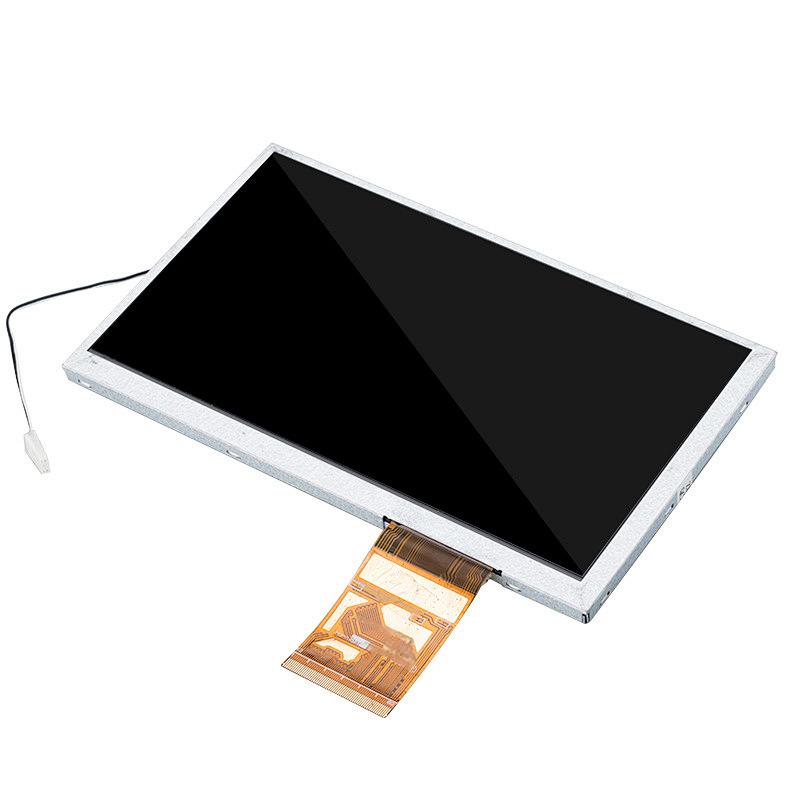

  आधुनिक इलेक्ट्रॉनिक उपकरणों के मुख्य दृश्य वाहक के रूप में, एलसीडी स्क्रीन की प्रदर्शन गुणवत्ता और जीवनकाल काफी हद तक उनकी बिजली आपूर्ति प्रणालियों की सटीकता और स्थिरता पर निर्भर करती है। यह टीएफटी (थिन-फिल्म ट्रांजिस्टर) एलसीडी मॉड्यूल के लिए विशेष रूप से सच है, जिसमें बूस्ट सर्किट, डिजिटल लॉजिक, गामा वोल्टेज, टीएफटी स्विच नियंत्रण और अन्य कार्यात्मक इकाइयों सहित जटिल आंतरिक संरचनाएं शामिल हैं। विभिन्न पावर आर्किटेक्चर डिज़ाइन सीधे मॉड्यूल की बिजली खपत, अनुकूलता और अंततः इसके रंग और चमक प्रदर्शन को निर्धारित करते हैं। उत्पाद डिज़ाइन को अनुकूलित करने और डिस्प्ले गुणवत्ता सुनिश्चित करने के लिए टीएफटी डिस्प्ले बिजली आपूर्ति मोड की गहरी समझ महत्वपूर्ण है।

  विभिन्न आकारों और जटिलताओं के साथ विभिन्न एप्लिकेशन परिदृश्यों को समायोजित करने के लिए, टीएफटी डिस्प्ले ने विविध पावर समाधान विकसित किए हैं। छोटे आकार के मॉड्यूल (जैसे पोर्टेबल डिवाइस या साधारण उपकरण स्क्रीन) के लिए, दो बुनियादी मोड आम हैं: एक आंतरिक बूस्ट और डिजिटल लॉजिक सर्किट को सक्रिय करने के लिए एकल वीसीसी/वीडीडी बिजली आपूर्ति (उदाहरण के लिए, 3.3 वी या 2.8 वी) का उपयोग करता है, जिससे मिलान करने के लिए सभी इनपुट/आउटपुट सिग्नल स्तरों की आवश्यकता होती है; दूसरा डुअल-वोल्टेज डिज़ाइन को अपनाता है, जिसमें वीसीसी (जैसे, 3.3V) बूस्ट सर्किट के लिए समर्पित है और IOVCC (जैसे, 1.8V) इंटरफ़ेस और लॉजिक सर्किट को चलाता है - यहां, सिग्नल स्तर को IOVCC के साथ सख्ती से संरेखित होना चाहिए। यह लचीलापन निर्माताओं को बिजली की खपत और प्रदर्शन को संतुलित करते हुए विशिष्ट अनुप्रयोगों के लिए एलसीडी स्क्रीन को कुशलतापूर्वक अनुकूलित करने की अनुमति देता है।

  जब एप्लिकेशन स्मार्टफोन स्क्रीन जैसे मांग वाले क्षेत्रों में स्थानांतरित हो जाते हैं, जहां प्रदर्शन गुणवत्ता और बिजली दक्षता महत्वपूर्ण होती है, तो बिजली आपूर्ति योजना अधिक परिष्कृत हो जाती है। एक विशिष्ट "स्मार्टफोन स्क्रीन" मोड तीन स्वतंत्र पावर चैनलों को नियोजित करता है: वीएसपी/एवीडीडी (उदाहरण के लिए, +5.5V) सकारात्मक बूस्ट सर्किट को शक्ति देता है, वीएसएन/एवीईई (उदाहरण के लिए, -5.5V) नकारात्मक बूस्ट सर्किट में कार्य करता है, और IOVCC (उदाहरण के लिए, 1.8V) इंटरफ़ेस और लॉजिक सर्किट का प्रबंधन करता है - फिर से, सिग्नल स्तर आईओवीसीसी से मेल खाना चाहिए। यह आर्किटेक्चर हाई-एंड एलसीडी मॉड्यूल तकनीक के शिखर को प्रदर्शित करते हुए उच्च कंट्रास्ट, व्यापक देखने के कोण और अल्ट्रा-पतली जगहों के भीतर तेजी से प्रतिक्रिया सुनिश्चित करता है।

  अंतिम प्रदर्शन प्रदर्शन को आगे बढ़ाने वाले पेशेवर या औद्योगिक परिदृश्यों के लिए, पावर समाधानों में गहन पैरामीटर नियंत्रण शामिल होना चाहिए। ऐसे डिज़ाइनों में, वीसीसी (उदाहरण के लिए, 3.3 वी) तर्क और इंटरफेस को शक्ति प्रदान करता है, जबकि महत्वपूर्ण एनालॉग वोल्टेज - जैसे एवीडीडी (गामा वक्र और रंग कंट्रास्ट को प्रभावित करता है), वीजीएच (टीएफटी टर्न-ऑन वोल्टेज), वीजीएल (टीएफटी टर्न-ऑफ वोल्टेज), और वीसीओएम (ग्लास कॉमन टर्मिनल, डिस्प्ले एकरूपता को प्रभावित करता है) - स्वतंत्र, सटीक प्रबंधन की आवश्यकता होती है। अनुभवी कस्टम एलसीडी डिस्प्ले निर्माता आईपीएस या वाइड-तापमान ग्लास में बैच भिन्नता की भरपाई के लिए वोल्टेज-डिवाइडिंग रेसिस्टर्स और फिल्टर कैपेसिटर नेटवर्क जैसी तकनीकों का उपयोग करके वीसीओएम अनुकूलन पर विशेष जोर देते हैं। वे छवि प्रतिधारण जोखिमों को खत्म करने के लिए स्लीप/शटडाउन के दौरान पावर-डाउन प्रोटोकॉल का भी सख्ती से पालन करते हैं।

  सिंगल-वोल्टेज से लेकर मल्टी-चैनल सटीक समन्वय तक, टीएफटी डिस्प्ले की बिजली आपूर्ति योजना इमेजरी के हर फ्रेम को गहराई से आकार देती है। एक कस्टम एलसीडी डिस्प्ले निर्माता का चयन करना जो इन पावर मोड को समझता है और लचीले ढंग से लागू करता है, यह सुनिश्चित करता है कि आपका उत्पाद विश्वसनीय प्रदर्शन प्राप्त करे - बुनियादी डिस्प्ले से लेकर असाधारण दृश्य अनुभव तक।
