दृश्य दर्द बिंदुओं पर विजय प्राप्त करना: LCM/INCELL डिस्प्ले मॉड्यूल में गर्म-ठंडे रंग परिवर्तन के लिए समाधान

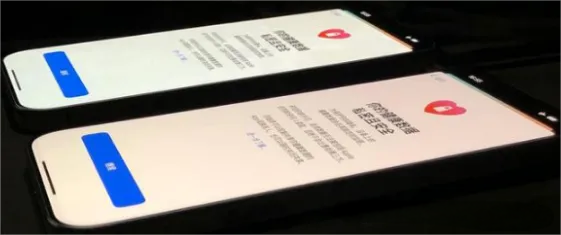

जैसे ही आप नवीनतम फ्लैगशिप स्मार्टफोन की स्क्रीन को स्वाइप करते हैं, क्या आपने कभी दोनों तरफ सूक्ष्म टोन अंतर देखा है - एक गर्म पीला, दूसरा ठंडा नीला? यह कष्टप्रद गर्म-ठंडा रंग परिवर्तन उच्च-स्तरीय डिस्प्ले मॉड्यूल के लिए एक मुख्य चुनौती का प्रतिनिधित्व करता है, विशेष रूप से एलसीएम (लिक्विड क्रिस्टल मॉड्यूल) और उन्नत आईएनसीईएल (इन-सेल टच) प्रौद्योगिकियों में, जहां रंग स्थिरता सीधे उपयोगकर्ता अनुभव और ब्रांड प्रतिष्ठा को प्रभावित करती है। यह लेख इसके कारणों और प्रमुख उद्योग नियंत्रण रणनीतियों का गहराई से विश्लेषण करता है।

I. रंग परिवर्तन के पीछे के अपराधी: परिशुद्ध संरचनाओं में परिवर्तनीय खेल

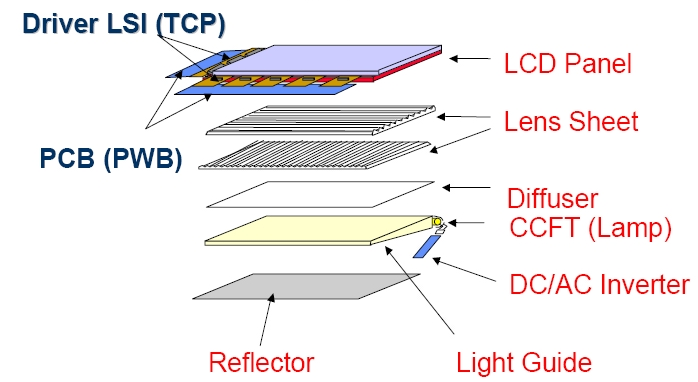

LCM/INCELL मॉड्यूल को TFT ग्लास, कलर फिल्टर (CF), ऊपरी/निचले पोलराइज़र, लिक्विड क्रिस्टल लेयर्स और बैकलाइट सिस्टम से जटिल रूप से स्टैक्ड किया गया है। रंग परिवर्तन तीन महत्वपूर्ण क्षेत्रों में सूक्ष्म उतार-चढ़ाव से उत्पन्न होता है:

1. बैकलाइट एलईडी की वर्णक्रमीय विसंगति

"प्रकाश स्रोत इंजन" के रूप में, एलईडी चिप्स में बैच भिन्नता हजारों केल्विन के रंग तापमान में उतार-चढ़ाव का कारण बन सकती है (उदाहरण के लिए, ±0.02 रंग समन्वय विचलन 4500K-10,000K अवधि से मेल खाता है), सीधे स्क्रीन पर गर्म-ठंडा विभाजन बनाता है।

2. ध्रुवीकरणकर्ताओं में ऑप्टिकल संपत्ति भिन्नताएं

जब प्रकाश संप्रेषण 5% से अधिक विचलित हो जाता है, तो आरजीबी (आरजीबी प्रकाश) का ऊर्जा संतुलन बाधित हो जाता है, जिससे रंग परिवर्तन शुरू हो जाता है।

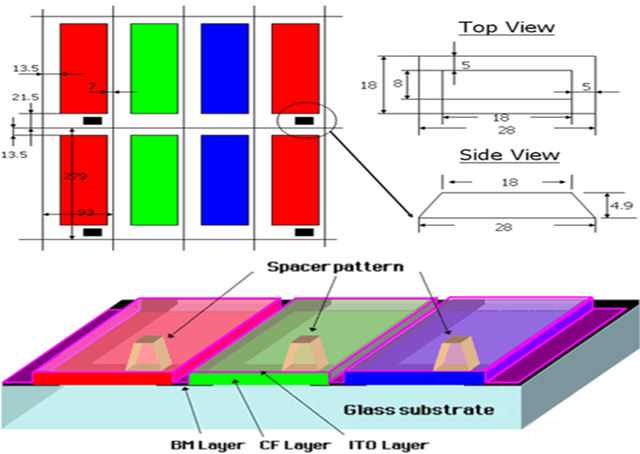

3. सीएफ परत रंग प्रतिरोधी फिल्म की मोटाई (कोर फैक्टर) में नैनोस्केल अंतर

±0.05μm की कोटिंग सहनशीलता रंग निर्देशांक को ±0.03 तक स्थानांतरित कर सकती है, जो 1000K से अधिक के रंग तापमान अंतर के बराबर है! "यिन-यांग स्क्रीन" घटना - जहां बायां भाग पीला और दायां नीला दिखाई देता है - ज्यादातर इसी से उत्पन्न होता है।

द्वितीय. पूर्ण-श्रृंखला सहयोग: अपने स्रोत पर रंग परिवर्तन को खत्म करने के लिए एक व्यवस्थित दृष्टिकोण

अग्रणी निर्माताओं ने एंड-टू-एंड प्रक्रिया शोधन के माध्यम से रंग समन्वय उतार-चढ़ाव को ±0.01 (±900K के भीतर रंग तापमान अंतर) तक संपीड़ित किया है:

▶ सामग्री ट्रैसेबिलिटी: बैच-लॉक संगति

·समन्वित एलसीडी-बैकलाइट खरीद:

एक प्रमुख निर्माता एक ही प्रोजेक्ट के लिए एक ही बैच के 500,000 एलसीडी पैनल प्री-स्टॉक करता है, जो समरूप बैकलाइट एलईडी के साथ मेल खाता है, जो ±0.015 के भीतर रंग समन्वय भिन्नता को नियंत्रित करता है।

·समर्पित ध्रुवीकरण सोर्सिंग:

अलग-अलग आपूर्तिकर्ताओं के पोलराइज़र को मिलाने से एक बार बैच में रंग समन्वय विचलन 0.02 से अधिक हो गया, जिससे 12% स्क्रैप दर हो गई।

▶ ऑप्टिकल मिलान: एलईडी और सीएफ का सटीक सिंक्रनाइज़ेशन

·मानक रंग सरगम ​​समाधान:

सिलिकेट फॉस्फोर एलईडी ±0.01 पर रंग समन्वय नियंत्रण के साथ "दो बड़े रंग ब्लॉक + चार छोटे रंग ब्लॉक" मिश्रण रणनीति (उदाहरण के लिए, जुफेई ऑप्टोइलेक्ट्रॉनिक्स 'एफ-ब्लॉक योजना) का उपयोग करते हैं।

· उच्च रंग सरगम ​​समाधान:

आरजी फॉस्फोर एलईडी को 1:4 और 2:3 ब्लॉक क्रॉस-अनुपात मिलान की आवश्यकता होती है; एक फ्लैगशिप फोन ने इस विधि के माध्यम से ±900K रंग तापमान नियंत्रण हासिल किया।

▶ प्रक्रिया नवाचार: सीएफ कोटिंग का नैनोस्केल नियंत्रण

वास्तविक समय में फिल्म की मोटाई की निगरानी करने के लिए लेजर इंटरफेरोमीटर पेश किए गए हैं, जिससे रंग प्रतिरोध सहनशीलता ±0.05μm से ±0.03μm तक कम हो जाती है। इससे उपज 82% से 95% तक बढ़ जाती है और रंग समन्वय स्थिरता में 40% सुधार होता है।

तृतीय. टर्मिनल सत्यापन: लैब से उपयोगकर्ता अनुभव तक अंतिम पड़ाव

बड़े पैमाने पर उत्पादन नियंत्रण के लिए कठोर परिदृश्य परीक्षण की आवश्यकता होती है:

· एक्सट्रीम कॉर्नर नमूना परीक्षण:

 ग्राहकों द्वारा व्यक्तिपरक मूल्यांकन के लिए अत्यधिक रंग समन्वय मान (अधिकतम/न्यूनतम X/Y) वाले 100 नमूने निकालें। 1500K रंग तापमान अंतर वाले एक टैबलेट प्रोजेक्ट को केवल 37% उपयोगकर्ता स्वीकृति मिली, जिससे उत्पादन लाइन को पुन: कैलिब्रेट करना पड़ा।

· 3 गामा गतिशील मुआवजा:

आर/जी/बी लाभ समायोजन के माध्यम से सॉफ्टवेयर-स्तरीय रंग तापमान अंशांकन। गामा मान को 2.2 से 2.6 तक समायोजित करने से स्क्रीन का रंग तापमान 6500K से 5500K तक कम हो सकता है, जिससे कूल टोन प्रभावी रूप से बेअसर हो जाते हैं।

गर्म-ठंडे रंग परिवर्तन पर विजय पाना एक एकल-बिंदु सफलता नहीं है, बल्कि एलसीएम निर्माताओं, बैकलाइट आपूर्तिकर्ताओं और टर्मिनल ब्रांडों के बीच एक गहरा सहयोग है। उद्योग ने ±0.01 रंग समन्वय सटीकता हासिल कर ली है, फिर भी उपयोगकर्ता की धारणा 0.005 परिमाण तक विकसित हो रही है। क्वांटम डॉट फॉस्फोरस से लेकर पेरोव्स्काइट प्रौद्योगिकियों तक, अगली पीढ़ी के सामग्री नवाचार डिस्प्ले मॉड्यूल में रंग सटीकता को नई सीमाओं तक पहुंचाते रहेंगे - क्योंकि स्क्रीन के हर इंच की अंतिम एकरूपता दृश्य अनुभव के लिए एक गंभीर प्रतिबद्धता है।
