गुणवत्ता से समझौता किए बिना लागत में कमी: कैसे चीनी डिस्प्ले निर्माता टीएफटी मास्क कटौती और सीएफ ओसी परत उन्मूलन चुनौतियों से निपटते हैं

गुणवत्ता से समझौता किए बिना लागत में कमी: कैसे चीनी डिस्प्ले निर्माता टीएफटी मास्क कटौती और सीएफ ओसी परत उन्मूलन चुनौतियों से निपटते हैं

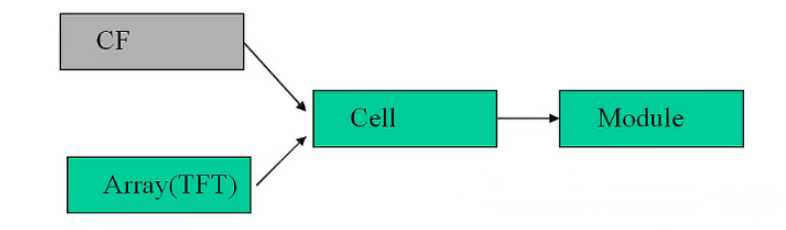

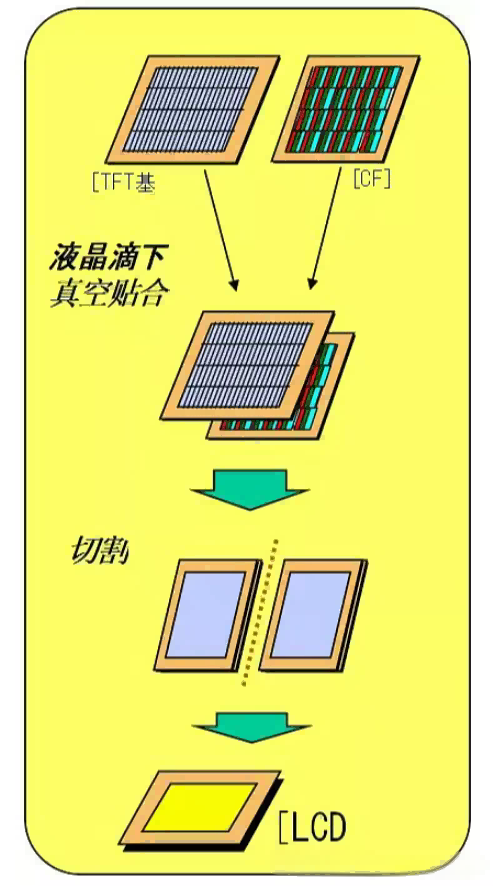

अत्यधिक प्रतिस्पर्धी वैश्विक प्रदर्शन बाजार में, चीनी निर्माता तकनीकी नवाचार और लागत अनुकूलन को बढ़ावा देना जारी रखते हैं। ग्राहकों की अनुकूलित मांगों को पूरा करने के लिए, एलसीडी मॉड्यूल निर्माता अक्सर दो प्रमुख प्रक्रिया सरलीकरण रणनीतियों को अपनाते हैं: टीएफटी ग्लास के लिए फोटोमास्क की संख्या को 5 से घटाकर 4 करना, और सीएफ (कलर फिल्टर) ग्लास पर ओसी (ओवर कोट) भरने की परत को खत्म करना। ये उपाय मास्क की लागत को काफी कम करते हैं और उत्पादन दक्षता में सुधार करते हैं, लेकिन वे उत्पादन लाइन प्रक्रिया क्षमताओं पर कठोर मांग भी करते हैं - विशेष रूप से पुरानी लाइनों के लिए, जहां मामूली चूक बैच गुणवत्ता के मुद्दों को ट्रिगर कर सकती है।

प्रक्रिया सरलीकरण की दोधारी तलवार: तकनीकी विश्लेषण और जोखिम प्रबंधन

I. सीएफ ग्लास पर ओसी परत को खत्म करने के जोखिम और प्रतिउपाय

सीएफ ग्लास की सटीक संरचना (सब्सट्रेट → बीएम परत → आरजीबी परत → ओसी परत → आईटीओ परत) महत्वपूर्ण कार्यों के लिए ओसी परत पर निर्भर करती है:

· समतलीकरण: आरजीबी रंग पिक्सेल के बीच ऊंचाई के अंतर को भरता है

· सुरक्षा: आरजीबी परत को क्षति से बचाता है और सतह को समतल बनाए रखता है

OC परत को ख़त्म करने से सीधे तौर पर निम्न कारण बनते हैं:

· असमान आईटीओ इलेक्ट्रोड सतह → लिक्विड क्रिस्टल अणुओं की अव्यवस्थित एंकरिंग दिशाएँ

· बारंबार प्रदर्शन दोष: "तारों वाला आकाश" चमकीले धब्बे, भूत, छवि चिपकना (स्थानीय लिक्विड क्रिस्टल प्रतिक्रिया अंतराल)

चीनी प्रदर्शन निर्माताओं द्वारा प्रतिरणनीति:

· ऊंचाई के अंतर के कारण होने वाले प्रकाश रिसाव की भरपाई के लिए बीएम प्रकाश-परिरक्षण क्षेत्र का विस्तार करें

· आरजीबी चरण ऊंचाई प्रक्रियाओं को कसकर नियंत्रित करें, पिक्सेल ऊंचाई में उतार-चढ़ाव को नैनोमीटर स्तर तक कम करें

· क्रॉसस्टॉक को कम करने के लिए डॉट इनवर्जन का उपयोग करके ड्राइविंग योजनाओं को अनुकूलित करें (उच्च बिजली की खपत को संतुलित करने की आवश्यकता है)

द्वितीय. 4-मास्क टीएफटी ग्लास प्रक्रिया की चुनौतियाँ और सफलताएँ

पारंपरिक 5-मास्क टीएफटी प्रक्रिया में शामिल हैं: गेट परत → गेट इन्सुलेशन परत → एस/डी चैनल परत → परत के माध्यम से → आईटीओ परत। 4 मास्क को कम करने का मूल गेट इंसुलेशन परत और एस/डी परत फोटोलिथोग्राफी को मर्ज करना, एक ही मास्क के साथ मल्टी-ज़ोन एक्सपोज़र को नियंत्रित करना है।

प्रक्रिया में कमी के व्यापक प्रभाव (सीईसीईपी पांडा के ये निंग के शोध पर आधारित):

· बढ़ी हुई चरण ऊंचाई: एस/डी परत के नीचे नई ए-सी/एन+ए-सी फिल्म परतें 0.26μm चरण बनाती हैं → लिक्विड क्रिस्टल सेल स्थान को निचोड़ती है

· सेल गैप में 0.03μm की वृद्धि: एस/डी फिल्म टेपर कोण 8.99° बढ़ जाता है → सापेक्ष लिक्विड क्रिस्टल की ऊंचाई बढ़ जाती है

· गुरुत्वाकर्षण मुरा जोखिम: उच्च तापमान सीमा एलसी मार्जिन 1% कम हो जाता है, गैर-एकरूपता प्रदर्शित होने का खतरा होता है

चीनी निर्माताओं के लिए मुख्य प्रक्रिया नियंत्रण बिंदु:

· सटीक नक़्क़ाशी प्रबंधन: जीओए सर्किट शॉर्ट सर्किट (अपरिवर्तनीय जोखिम) को रोकने के लिए अवशेषों को हटा दें

· गतिशील सेल गैप सुधार: एरे फिल्म की मोटाई भिन्नता के आधार पर सीएफ पीएस (फोटो स्पेसर) ऊंचाई समायोजित करें

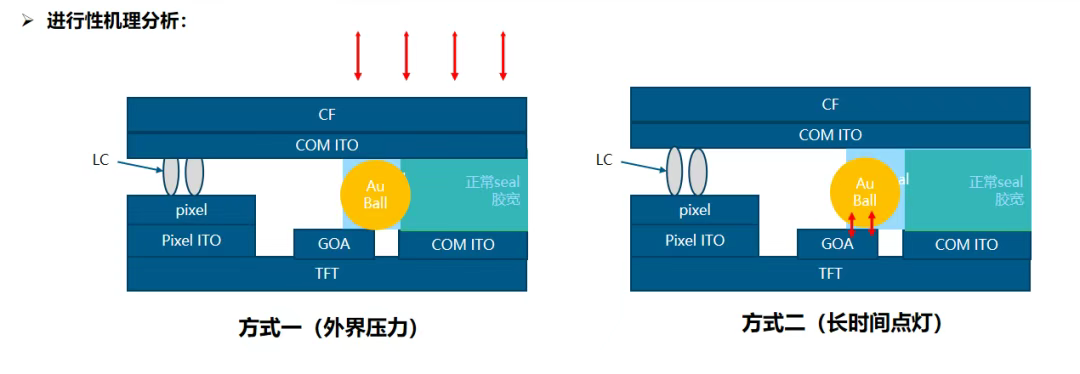

· बढ़ी हुई इन्सुलेशन सुरक्षा: बाहरी दबाव या दीर्घकालिक संचालन को गोवा सर्किट और एयू गेंदों के बीच इन्सुलेशन को नुकसान पहुंचाने से रोकें चीनी बुद्धि: लागत और गुणवत्ता को संतुलित करने की कला, अग्रणी चीनी डिस्प्ले निर्माताओं ने व्यवस्थित समाधान विकसित किए हैं:

▶ डिजिटल सिमुलेशन पहले: सेल विद्युत क्षेत्रों पर चरण ऊंचाई के प्रभावों की भविष्यवाणी करने और डिजाइनों को अनुकूलित करने के लिए मॉडलिंग का उपयोग करें

▶ उन्नत ऑनलाइन निगरानी: प्रारंभिक विसंगतियों को रोकने के लिए मुरा और माइक्रो-शॉर्ट्स के लिए एआई विज़ुअल निरीक्षण तैनात करें

▶ सहयोगात्मक ड्राइवर आईसी ट्यूनिंग: प्रतिक्रिया देरी की भरपाई के लिए डॉट व्युत्क्रम तरंगों को अनुकूलित करें

टीएफटी मास्क कटौती और सीएफ ओसी परत उन्मूलन प्रक्रियाएं सटीक सर्जरी के समान हैं, जो चीनी एलसीडी निर्माताओं की अंतर्निहित तकनीकी विशेषज्ञता का परीक्षण करती हैं। भौतिक संपत्ति नियंत्रण से लेकर नैनोमीटर-स्तरीय चरण ऊंचाई उन्मूलन तक, नक़्क़ाशी पैरामीटर अनुकूलन से लेकर ड्राइविंग एल्गोरिदम नवाचार तक, हर कदम "गुणवत्ता से समझौता किए बिना लागत में कमी" की प्रतिबद्धता का प्रतीक है। जैसे-जैसे घरेलू उच्च-पीढ़ी उत्पादन लाइनों की सटीकता में सुधार जारी है, चीन का स्मार्ट विनिर्माण लागत, दक्षता और गुणवत्ता की "असंभव त्रिमूर्ति" को मुख्य प्रतिस्पर्धी लाभ में बदल रहा है, जिससे वैश्विक प्रदर्शन उद्योग में नई गति आ रही है।
