प्रकाश स्रोत से लेकर तस्वीर की गुणवत्ता तक: बैकलाइट एलसीडी मॉड्यूल का सच्चा "बैकस्टेज हीरो" है।

जब लोग एलसीडी डिस्प्ले के बारे में बात करते हैं, तो पहली चीज़ जो दिमाग में आती है वह अक्सर "स्क्रीन" होती है। लेकिन एक पूर्ण लिक्विड क्रिस्टल मॉड्यूल (एलसीएम) सिर्फ एक लिक्विड क्रिस्टल पैनल से कहीं अधिक है। यह ड्राइवर आईसी, एक पीसीबी और एक अक्सर अनदेखा किया जाने वाला महत्वपूर्ण घटक: बैकलाइट को एकीकृत करता है।

बैकलाइट: स्क्रीन के पीछे स्थित "लाइट इंजन"।

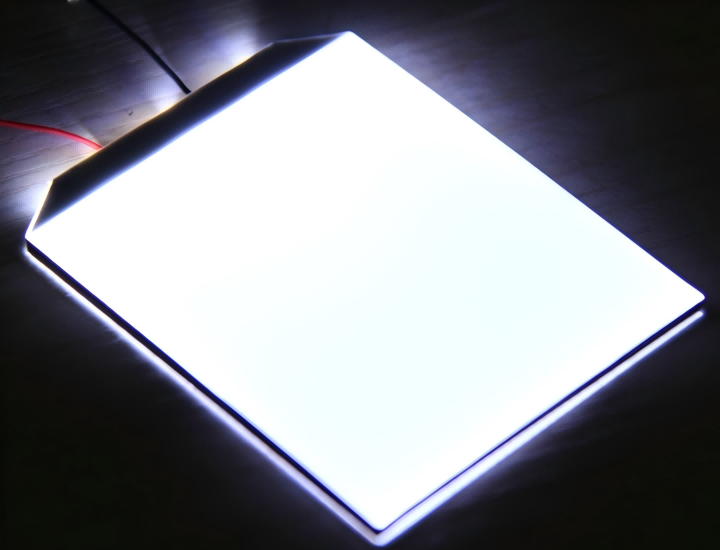

लिक्विड क्रिस्टल पदार्थ स्वयं प्रकाश उत्सर्जित नहीं करता है। यह एक "लाइट वाल्व" की तरह काम करता है, जो छवि प्रदर्शित करने से पहले रोशनी प्रदान करने के लिए बैकलाइट सिस्टम पर निर्भर करता है। बैकलाइट का मुख्य कार्य एक बिंदु या रैखिक प्रकाश स्रोत को अत्यधिक समान सतह प्रकाश स्रोत में परिवर्तित करना है।

चमक, एकरूपता, रंग तापमान, बिजली की खपत - देखने के अनुभव का हर पहलू जिसे आप एक नज़र में देखते हैं, बैकलाइट तकनीक द्वारा समर्थित है।

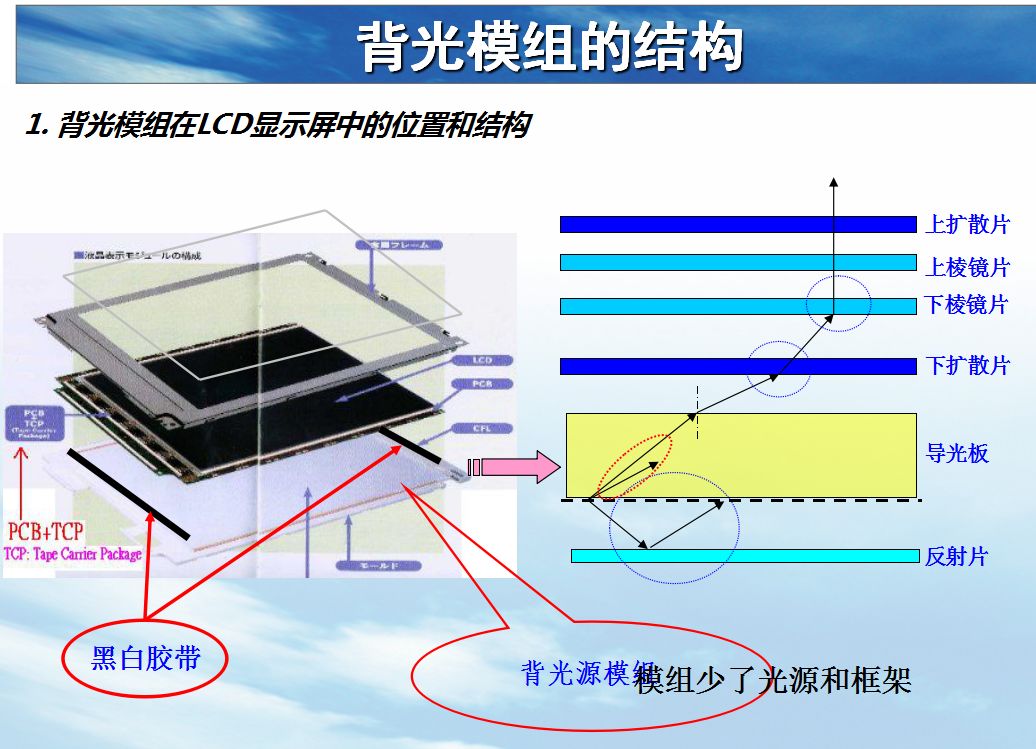

बैकलाइट को अलग करना: सटीक ऑप्टिकल सिस्टम का एक सेट

एक उच्च-प्रदर्शन बैकलाइट उन्नत सामग्री विज्ञान और सटीक ऑप्टिकल इंजीनियरिंग का परिणाम है। इसके मुख्य घटकों में शामिल हैं:

प्रकाश स्रोत:प्रकाश की उत्पत्ति, बैकलाइट के मूल रंग तापमान, चमक और जीवनकाल का निर्धारण करती है।

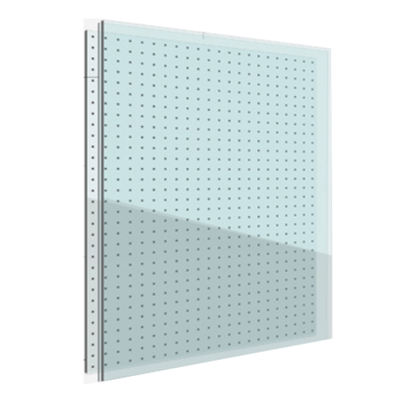

लाइट गाइड प्लेट (एलजीपी):समान प्रकाश वितरण की कुंजी. निचली सतह पर सूक्ष्म-संरचित बिंदु किनारे से प्रवेश करने वाले प्रकाश को पूरे तल पर बिखेरते हैं। परिशुद्धता से ढाले गए बिंदु आमतौर पर पारंपरिक मुद्रित बिंदुओं की तुलना में बेहतर ऑप्टिकल प्रदर्शन प्रदान करते हैं।

ऑप्टिकल फिल्म सेट:डिफ्यूज़र फिल्में, चमक बढ़ाने वाली फिल्में (बीईएफ), और रिफ्लेक्टिव शीट हॉट स्पॉट को खत्म करने, फ्रंट लाइट आउटपुट दक्षता में सुधार करने और एकरूपता सुनिश्चित करने के लिए एक साथ काम करती हैं।

संरचनात्मक फ़्रेम और लाइट बोर्ड:स्थिर यांत्रिक सहायता और विश्वसनीय विद्युत कनेक्शन प्रदान करें।

संरचना के आधार पर, बैकलाइट्स दो मुख्य प्रौद्योगिकी मार्गों में आती हैं:

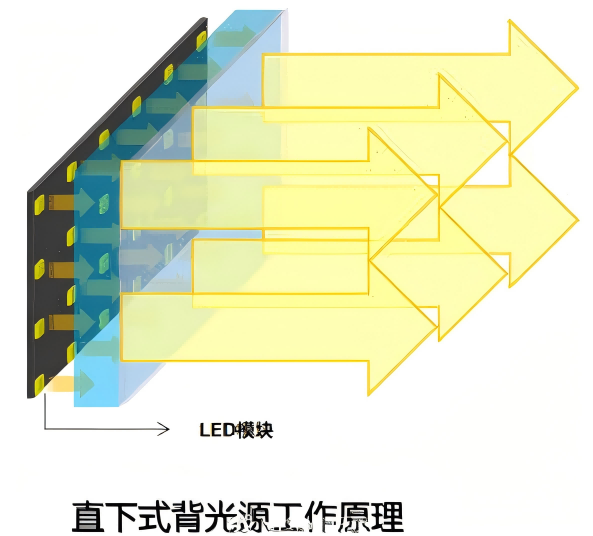

डायरेक्ट-लिट:प्रत्यक्ष रोशनी के लिए एलईडी सरणियों को सीधे प्रकाश गाइड प्लेट के नीचे रखा जाता है। यह उच्च चमक प्रदान करता है और स्थानीय डिमिंग नियंत्रण का समर्थन करता है।

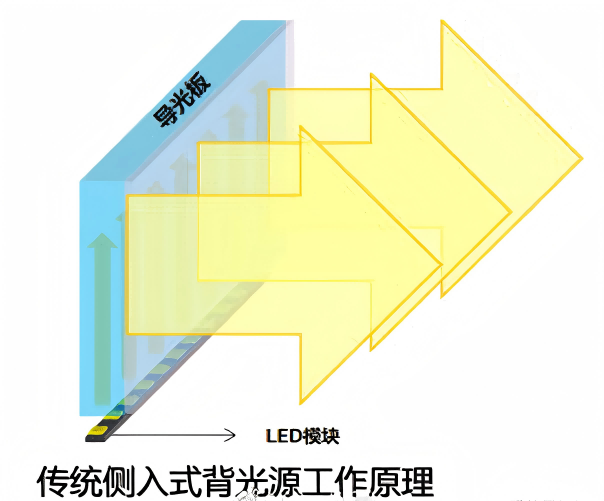

एज-लिट:एलईडी लाइट बार लाइट गाइड प्लेट के किनारों पर स्थित होते हैं। प्रकाश किनारे से प्रवेश करता है और प्लेट के माध्यम से आगे की ओर परावर्तित होता है, जिससे यह अल्ट्रा-स्लिम डिज़ाइन प्राप्त करने की कुंजी बन जाता है।

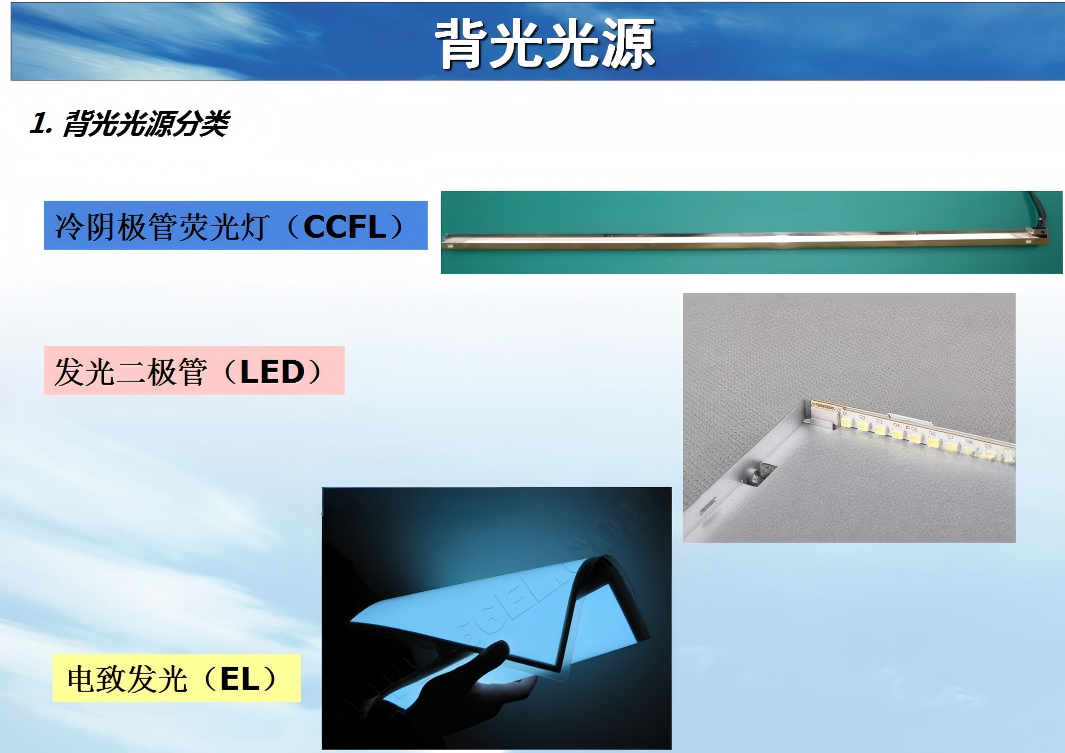

तीन प्रकार के प्रकाश स्रोत, प्रत्येक के अपने फायदे हैं।

एलईडी बैकलाइटिंग:उच्च चमक, लंबा जीवनकाल (एज-लाइट के लिए 30,000 घंटे से अधिक), कम बिजली की खपत, और एक पतला रूप कारक। यह उपभोक्ता इलेक्ट्रॉनिक्स से लेकर औद्योगिक डिस्प्ले तक हर चीज के लिए मुख्य धारा की पसंद है।

ईएल (इलेक्ट्रोल्यूमिनसेंट) बैकलाइटिंग:अत्यंत पतला, पूरी सतह पर बिल्कुल एक समान, और लचीला/मोड़ने योग्य। यह अनुकूलित एलसीडी और लचीले डिस्प्ले अनुप्रयोगों के लिए अपरिहार्य बना हुआ है।

सीसीएफएल (कोल्ड कैथोड फ्लोरोसेंट लैंप) बैकलाइटिंग:उपभोक्ता उत्पादों में बड़े पैमाने पर एल ई डी द्वारा प्रतिस्थापित किया गया है, लेकिन इसकी उत्कृष्ट रंग संतृप्ति और एकरूपता के कारण कुछ पेशेवर प्रदर्शन अनुप्रयोगों में यह अभी भी मूल्यवान है।

तकनीकी सारांश

बैकलाइट महज़ एक प्रकाश घटक से कहीं अधिक है। सामग्री चयन और ऑप्टिकल डिज़ाइन से लेकर प्रकाश स्रोत की पसंद और संरचनात्मक प्रक्रियाओं के परिशोधन तक, प्रत्येक विवरण प्रदर्शन के अंतिम प्रदर्शन में योगदान देता है।

उच्च-गुणवत्ता वाले डिस्प्ले का पीछा करने वाले निर्माताओं के लिए, बैकलाइट तकनीक में गहरी विशेषज्ञता उत्पाद भेदभाव की नींव है, उच्च-स्तरीय अनुकूलित एलसीडी की मांगों को पूरा करती है, और यह सुनिश्चित करती है कि प्रत्येक स्क्रीन अपने दृश्य वादे को पूरा करती है।

प्रकाश स्रोत से लेकर छवि गुणवत्ता तक, बैकलाइट एलसीडी मॉड्यूल का सच्चा गुमनाम नायक है। बैकलाइट तकनीक को समझना, अंततः, यह समझना है कि एक शानदार डिस्प्ले क्या बनाता है।
