एलसीएम: स्मार्ट उपकरणों का डिस्प्ले इंजन - एलसीडी मॉड्यूल के तकनीकी कोर का गहन विश्लेषण

आधुनिक इलेक्ट्रॉनिक उपकरणों में, एलसीडी स्क्रीन सूचना प्रस्तुति के माध्यम के रूप में कार्य करती है, और इसका प्रदर्शन सीधे उपयोगकर्ता के अनुभव को प्रभावित करता है। हालाँकि, मुख्य तकनीक जो वास्तव में प्रदर्शन गुणवत्ता और विश्वसनीयता निर्धारित करती है वह एलसीएम (एलसीडी मॉड्यूल) है। यह आलेख एलसीएम की तकनीकी वास्तुकला और प्रदर्शन क्षेत्र में उनकी महत्वपूर्ण भूमिका की गहन खोज प्रदान करता है।

एलसीएम की तकनीकी परिभाषा और संरचना

एलसीएम (एलसीडी मॉड्यूल) एक अत्यधिक एकीकृत डिस्प्ले समाधान है जो लिक्विड क्रिस्टल डिस्प्ले डिवाइस, ड्राइव सर्किट, कंट्रोल चिप्स, पीसीबी सब्सट्रेट, बैकलाइट सिस्टम और संरचनात्मक घटकों को व्यवस्थित रूप से जोड़ता है। यह एकीकृत डिज़ाइन न केवल ओईएम के लिए असेंबली प्रक्रिया को सरल बनाता है, बल्कि इससे भी महत्वपूर्ण बात यह है कि यह डिस्प्ले सिस्टम के लिए इष्टतम प्रदर्शन मिलान सुनिश्चित करता है।

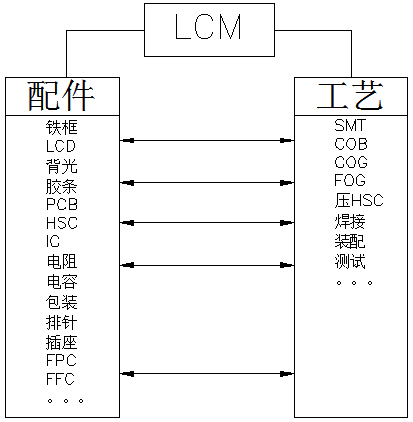

तकनीकी दृष्टिकोण से, एक मानक एलसीएम में निम्नलिखित मुख्य घटक शामिल होते हैं:

डिस्प्ले कोर: एलसीडी स्क्रीन और ड्राइव चिप्स

सर्किट सिस्टम: पीसीबी बोर्ड, प्रतिरोधक, कैपेसिटर और अन्य निष्क्रिय घटक

कनेक्शन प्रणाली: एफपीसी/एफएफसी लचीले सर्किट, पिन हेडर और सॉकेट

संरचनात्मक प्रणाली: धातु फ्रेम, गास्केट, बैकलाइट मॉड्यूल

कोर विनिर्माण प्रक्रियाओं का विश्लेषण

एलसीएम निर्माण प्रक्रिया में, विभिन्न विशिष्ट तकनीकों का संयोजन स्थिर उत्पादन सुनिश्चित करता है:

श्रीमती प्रक्रिया

सर्किट कनेक्शन में सटीकता और स्थिरता सुनिश्चित करते हुए, उच्च-घनत्व घटक प्लेसमेंट को सक्षम बनाता है। आधुनिक इलेक्ट्रॉनिक्स विनिर्माण में यह मूलभूत प्रक्रिया है, जो डिस्प्ले ड्राइविंग के लिए एक स्थिर सर्किट फाउंडेशन प्रदान करती है।

सीओजी प्रक्रिया

ड्राइव आईसी को सीधे ग्लास सब्सट्रेट पर बांधता है। यह प्रक्रिया मॉड्यूल आकार को काफी कम कर देती है और कनेक्शन विश्वसनीयता में सुधार करती है, जिससे यह सख्त स्थान आवश्यकताओं वाले अनुप्रयोगों के लिए उपयुक्त हो जाती है।

कोहरा प्रक्रिया

लचीले सर्किट और ग्लास सब्सट्रेट के बीच सटीक कनेक्शन प्राप्त करता है। स्थिर सिग्नल ट्रांसमिशन सुनिश्चित करने के लिए इस तकनीक को अत्यधिक उच्च संरेखण सटीकता की आवश्यकता होती है।

सीओबी प्रक्रिया

आईसी को सीधे पीसीबी पर बांधता है और उन्हें रेज़िन सीलिंग से सुरक्षित करता है। यह प्रक्रिया मॉड्यूल की यांत्रिक शक्ति और हस्तक्षेप-रोधी क्षमता को बढ़ाती है।

विविध संरचनात्मक समाधानों का तकनीकी विश्लेषण

डिस्प्ले सिस्टम के मूल के रूप में, एलसीएम का संरचनात्मक समाधान सीधे इसके अनुप्रयोग क्षेत्र और प्रदर्शन को निर्धारित करता है:

बुनियादी सीओजी समाधान

एलसीडी + COGIC: सबसे कॉम्पैक्ट संरचनात्मक डिजाइन

एलसीडी + COGIC + पिन: विश्वसनीय पिन कनेक्शन प्रदान करता है

एलसीडी + सीओजीआईसी + एफपीसी: लचीले सर्किट लेआउट को सक्षम करता है

एलसीडी + सीओजीआईसी + एचएससी: कनेक्टर विश्वसनीयता बढ़ाता है

टैब बॉन्डिंग समाधान

विशिष्ट अनुप्रयोगों में उत्कृष्ट प्रदर्शन प्रदान करते हुए, टीसीपी और ग्लास के बीच संबंध प्राप्त करने के लिए अनिसोट्रोपिक प्रवाहकीय फिल्म का उपयोग करता है।

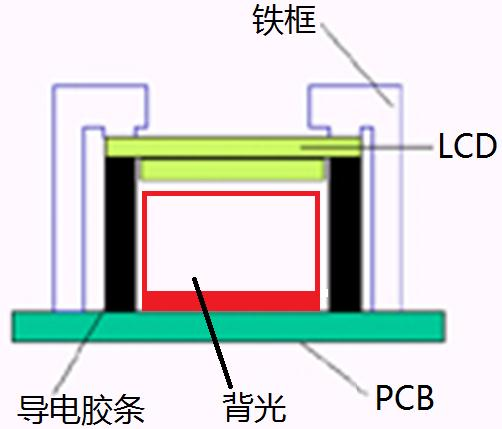

सीओबी एकीकरण समाधान

बॉन्ड आईसी को सीधे पीसीबी पर चलाते हैं, जो मॉड्यूल के लिए मजबूत पर्यावरणीय अनुकूलनशीलता और यांत्रिक स्थिरता प्रदान करते हैं। स्पर्श कार्यक्षमता (एलसीडी + सीओबीआईसी + टीके) के साथ संयुक्त, यह मानव-मशीन इंटरैक्शन अनुप्रयोगों की जटिल आवश्यकताओं को पूरा कर सकता है।

अनुकूलित विकास के लिए तकनीकी विचार

कस्टम एलसीडी स्क्रीन के विकास में, कई तकनीकी आयामों पर व्यापक विचार की आवश्यकता है:

प्रदर्शन प्रदर्शन पैरामीटर: रिज़ॉल्यूशन, रंग गहराई, प्रतिक्रिया समय

पर्यावरणीय अनुकूलनशीलता: ऑपरेटिंग तापमान रेंज, कंपन प्रतिरोध

इंटरफ़ेस अनुकूलता: मुख्य नियंत्रण प्लेटफ़ॉर्म की सिग्नल आवश्यकताओं का मिलान

ऊर्जा दक्षता संकेतक: अंतिम उत्पादों के बिजली बजट को पूरा करना

वैज्ञानिक प्रणाली-स्तरीय डिज़ाइन के माध्यम से, कस्टम एलसीडी स्क्रीन विशिष्ट एप्लिकेशन परिदृश्यों की तकनीकी आवश्यकताओं को पूरी तरह से फिट कर सकती हैं, जो अंतिम उत्पादों के लिए विभेदित प्रदर्शन अनुभव प्रदान करती हैं।

प्रौद्योगिकी विकास रुझान

डिस्प्ले प्रौद्योगिकी की निरंतर प्रगति के साथ, एलसीएम उच्च एकीकरण, कम बिजली की खपत और मजबूत कार्यक्षमता की ओर विकसित हो रहे हैं। उभरते एचएमआई मानव-मशीन इंटरैक्शन मॉड्यूल स्पर्श, डिस्प्ले और कंप्यूटिंग कार्यों को गहराई से एकीकृत करते हैं, जिससे स्मार्ट उपकरणों में अधिक सहज इंटरैक्टिव अनुभव आते हैं।
