परिशुद्धता प्रदर्शन की कला: एलसीडी स्क्रीन के मुख्य तकनीकी मापदंडों को डिकोड करना

आज के तेजी से स्मार्ट डिवाइस विकास के युग में, एलसीडी स्क्रीन मानव-कंप्यूटर इंटरैक्शन के लिए मुख्य इंटरफ़ेस के रूप में कार्य करती है, और इसका प्रदर्शन सीधे उपयोगकर्ता अनुभव की गुणवत्ता निर्धारित करता है। चाहे उपभोक्ता इलेक्ट्रॉनिक्स हो या औद्योगिक नियंत्रण, प्रदर्शन प्रदर्शन पर मांगें तेजी से कठोर होती जा रही हैं। पेशेवर एलसीडी डिस्प्ले निर्माताओं के रूप में, हम गहराई से समझते हैं कि एलसीडी तकनीक की गहन समझ सही विकल्प और डिज़ाइन बनाने की नींव है। यह आलेख उन प्रमुख तकनीकी संकेतकों का व्यवस्थित रूप से विश्लेषण करेगा जो एलसीडी मॉड्यूल की गुणवत्ता निर्धारित करते हैं।

1. इलेक्ट्रो-ऑप्टिक प्रतिक्रिया विशेषता: प्रदर्शन नियंत्रण का भौतिक आधार

इलेक्ट्रो-ऑप्टिक प्रतिक्रिया विशेषता लिक्विड क्रिस्टल डिस्प्ले तकनीक का भौतिक मूल है। यह एलसीडी स्क्रीन के संप्रेषण और लागू ड्राइविंग वोल्टेज के बीच कार्यात्मक संबंध का सटीक वर्णन करता है। यह गैर-रेखीय विशेषता वक्र ग्रेस्केल स्तर और छवि प्रदर्शन प्राप्त करने का आधार है। एक अच्छी तरह से अनुकूलित इलेक्ट्रो-ऑप्टिक प्रतिक्रिया का मतलब है कम ड्राइविंग वोल्टेज, उच्च कंट्रास्ट अनुपात और अधिक सटीक रंग प्रजनन - यह सभी हाई-एंड डिस्प्ले डिज़ाइनों के लिए शुरुआती बिंदु है।

2. कंट्रास्ट अनुपात: दृश्य स्पष्टता का प्राथमिक तत्व

कंट्रास्ट अनुपात, जिसे ऑन (सक्रिय) स्थिति और ऑफ (निष्क्रिय) स्थिति के बीच चमक के अनुपात के रूप में परिभाषित किया गया है, छवि की तीक्ष्णता और गहराई को मापने के लिए प्राथमिक पैरामीटर है। आमतौर पर, जब कंट्रास्ट अनुपात 5:1 से अधिक हो जाता है, तो मानव आंख एक स्पष्ट छवि देखती है। हालाँकि, एलसीडी का कंट्रास्ट अनुपात एक गतिशील चर है; यह देखने के कोण और परिवेश प्रकाश पर काफी हद तक निर्भर करता है, जो अगले प्रमुख मीट्रिक-व्यूइंग एंगल विशेषताओं की ओर ले जाता है।

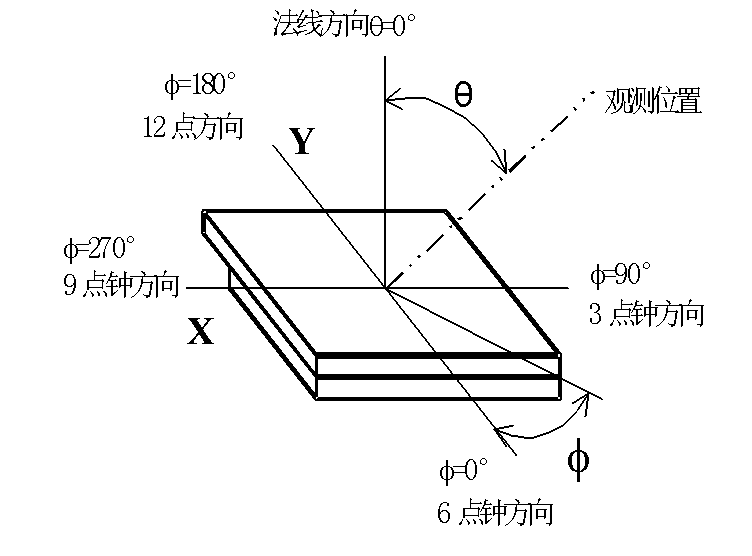

3. देखने के कोण की सीमा: आणविक संरेखण और प्रकाशिकी का सटीक तालमेल

व्यूइंग एंगल रेंज एक व्यापक संकेतक है जो ऑफ-एक्सिस देखने पर डिस्प्ले गुणवत्ता बनाए रखने के लिए एलसीडी मॉड्यूल की क्षमता का आकलन करता है। यह कोई निश्चित मान नहीं है बल्कि इसे स्थानिक शंकु कोण द्वारा परिभाषित किया जाता है जिसके भीतर कंट्रास्ट अनुपात एक स्वीकार्य निचली सीमा तक कम हो जाता है (उदाहरण के लिए, 5:1)। इसका सार लिक्विड क्रिस्टल अणुओं के अभिविन्यास और आपतित प्रकाश की ध्रुवीकरण स्थिति के बीच जटिल बातचीत में निहित है।

तकनीकी गहराई:

मोड सीमाएँ निर्धारित करता है:विभिन्न लिक्विड क्रिस्टल मोड (टीएन, एचटीएन, एसटीएन) आणविक संरेखण और मोड़ कोण के मूल रूप से अलग-अलग डिज़ाइन हैं। टीएन मोड में देखने का कोण सबसे संकीर्ण है, जबकि एसटीएन मोड, 180°-270° के उच्च मोड़ कोणों के माध्यम से, एक तेज इलेक्ट्रो-ऑप्टिक वक्र और व्यापक देखने का कोण प्राप्त करता है। उदाहरण के लिए, एसटीएन पॉजिटिव मोड लगभग गोलार्द्धीय रेंज में उत्कृष्ट दृश्यता बनाए रख सकता है, जो औद्योगिक उपकरणों और सार्वजनिक प्रदर्शनों में इसके प्रसार का एक प्रमुख कारण है।

ड्राइवर लाइन्स की बाधा (मल्टीप्लेक्सिंग):मल्टीप्लेक्स ड्राइविंग का उपयोग करने वाली एलसीडी स्क्रीन में, जैसे-जैसे ड्राइवर लाइनों (COM लाइन्स) की संख्या बढ़ती है, पिक्सल पर लागू प्रभावी वोल्टेज अनुपात बिगड़ जाता है। यह विद्युत गैर-आदर्शता सीधे तौर पर देखने के कोण के प्रदर्शन में कमी लाती है। इसलिए, उच्च-रिज़ॉल्यूशन वर्ण खंड स्क्रीन के लिए, देखने का कोण अक्सर ड्राइविंग योजना के साथ एक महत्वपूर्ण समझौता बन जाता है।

निश्चित व्यूइंग एंगल आवश्यकताओं वाले अनुप्रयोगों के लिए, एक अनुकूलित एलसीडी स्क्रीन इष्टतम समाधान प्रदान करती है। पेशेवर एलसीडी डिस्प्ले निर्माता संरेखण परत दिशा जैसे मापदंडों को समायोजित करके और सेल गैप और बायरफ्रींगेंस उत्पाद (Δn·d) को अनुकूलित करके लक्ष्य अवलोकन क्षेत्र की ओर इष्टतम देखने के कोण को "स्टीयर" कर सकते हैं, जिससे डिस्प्ले संसाधनों का उपयोग अधिकतम हो सकता है।

4. प्रतिक्रिया गति: गतिशील प्रतिक्रिया की तापमान निर्भरता

प्रतिक्रिया गति, वृद्धि समय (टीआर) और गिरावट समय (टीएफ) सहित, मापती है कि एलसीडी स्क्रीन संकेतों पर कितनी जल्दी प्रतिक्रिया करती है। लिक्विड क्रिस्टल के रियोलॉजिकल गुण उनकी मजबूत तापमान निर्भरता निर्धारित करते हैं: तापमान जितना कम होगा, लिक्विड क्रिस्टल की चिपचिपाहट उतनी ही अधिक होगी और प्रतिक्रिया की गति धीमी होगी।

कमरे के तापमान का प्रदर्शन: 25 डिग्री सेल्सियस पर, टीएन/एचटीएन उत्पादों का प्रतिक्रिया समय आमतौर पर 150-300 मिलीसेकंड की सीमा में होता है, जबकि एसटीएन उत्पाद, उनके बड़े आणविक मोड़ कोण के कारण, थोड़ा धीमा, लगभग 200-350 मिलीसेकंड होता है। यह अधिकांश स्थिर या धीमी-रीफ्रेश डिस्प्ले आवश्यकताओं के लिए पर्याप्त है।

व्यापक-तापमान चुनौती: व्यापक-तापमान अनुप्रयोग परिदृश्यों में, कम तापमान पर प्रतिक्रिया में देरी को नजरअंदाज नहीं किया जा सकता है। उदाहरण के लिए, एक विस्तृत तापमान वाले टीएन एलसीडी मॉड्यूल का प्रतिक्रिया समय -30 डिग्री सेल्सियस पर 10 सेकंड तक हो सकता है, जिससे छवि गंभीर रूप से ख़राब हो सकती है। इसके लिए एलसीडी डिस्प्ले निर्माताओं को लिक्विड क्रिस्टल सामग्रियों का सावधानीपूर्वक चयन करने और चरम स्थितियों में भी प्रयोग करने योग्य प्रतिक्रिया प्रदर्शन सुनिश्चित करने के लिए लक्ष्य ऑपरेटिंग तापमान रेंज के लिए ड्राइविंग मापदंडों को समायोजित करने की आवश्यकता होती है।

5. बिजली की खपत: माइक्रोएम्प-लेवल सिस्टम दक्षता का दर्शन

कम बिजली की खपत पोर्टेबल डिवाइस बाजार में एलसीडी तकनीक के प्रभुत्व की आधारशिला है। एक एलसीडी मॉड्यूल की कुल बिजली खपत मुख्य रूप से ड्राइव सर्किट की कैपेसिटिव चार्जिंग/डिस्चार्जिंग और लिक्विड क्रिस्टल सामग्री के ढांकता हुआ नुकसान से बनी होती है। इनमें से, लिक्विड क्रिस्टल सामग्री की थोक प्रतिरोधकता ही अल्ट्रा-लो स्टैटिक बिजली खपत को बनाए रखने की कुंजी है। यदि सामग्री दूषित हो जाती है, जिससे प्रतिरोधकता में गिरावट आती है, तो बिजली की खपत असामान्य रूप से बढ़ सकती है। इसलिए, उत्कृष्ट बिजली खपत नियंत्रण सामग्री की शुद्धता और उत्पादन प्रक्रियाओं पर एलसीडी डिस्प्ले निर्माताओं के अत्यधिक नियंत्रण को दर्शाता है, यह सुनिश्चित करता है कि आपको प्राप्त एलसीडी स्क्रीन अपने पूरे जीवनचक्र में माइक्रोएम्प-स्तर की बिजली खपत का लाभ स्थिर रूप से बनाए रखती है।

निष्कर्ष

कम बिजली की खपत पोर्टेबल डिवाइस बाजार में एलसीडी तकनीक के प्रभुत्व की आधारशिला है। एक एलसीडी मॉड्यूल की कुल बिजली खपत मुख्य रूप से ड्राइव सर्किट की कैपेसिटिव चार्जिंग/डिस्चार्जिंग और लिक्विड क्रिस्टल सामग्री के ढांकता हुआ नुकसान से बनी होती है। इनमें से, लिक्विड क्रिस्टल सामग्री की थोक प्रतिरोधकता ही अल्ट्रा-लो स्टैटिक बिजली खपत को बनाए रखने की कुंजी है। यदि सामग्री दूषित हो जाती है, जिससे प्रतिरोधकता में गिरावट आती है, तो बिजली की खपत असामान्य रूप से बढ़ सकती है। इसलिए, उत्कृष्ट बिजली खपत नियंत्रण सामग्री की शुद्धता और उत्पादन प्रक्रियाओं पर एलसीडी डिस्प्ले निर्माताओं के अत्यधिक नियंत्रण को दर्शाता है, यह सुनिश्चित करता है कि आपको प्राप्त एलसीडी स्क्रीन अपने पूरे जीवनचक्र में माइक्रोएम्प-स्तर की बिजली खपत का लाभ स्थिर रूप से बनाए रखती है।
