डिकोडिंग एलसीडी कोर प्रौद्योगिकी: बुनियादी संरचना से अनुकूलित समाधान तक

  आज के बुद्धिमान और डिजिटल परिवर्तन के युग में, एलसीडी स्क्रीन मानव-मशीन संपर्क के मुख्य घटकों के रूप में काम करती हैं, जिनका व्यापक रूप से औद्योगिक नियंत्रण, चिकित्सा उपकरण, उपभोक्ता इलेक्ट्रॉनिक्स और अन्य क्षेत्रों में उपयोग किया जाता है। यह लेख आपको एलसीडी की बुनियादी संरचना, प्रमुख सामग्रियों और तकनीकी विशेषताओं की गहराई से खोज करेगा, साथ ही यह प्रदर्शित करेगा कि अनुकूलित एलसीडी स्क्रीन विभिन्न एप्लिकेशन आवश्यकताओं को कैसे पूरा कर सकती हैं।

I. एलसीडी डिस्प्ले की मूल संरचना

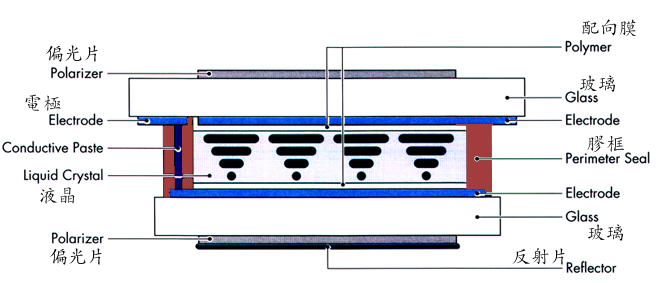

  एलसीडी की मुख्य संरचना में कई सटीक लेमिनेटेड सामग्रियां शामिल हैं, जिनमें पोलराइज़र, इलेक्ट्रोड, प्रवाहकीय पेस्ट, लिक्विड क्रिस्टल, संरेखण फिल्में, ग्लास सब्सट्रेट, परिधि सील और रिफ्लेक्टर शामिल हैं। प्रत्येक सामग्री परत अद्वितीय कार्य करती है:

ध्रुवीकरणकर्ताप्रकाश की ध्रुवीकरण दिशा को नियंत्रित करें;

इलेक्ट्रोडवोल्टेज लगाकर लिक्विड क्रिस्टल अणुओं को घुमाने के लिए प्रेरित करें;

लिक्विड क्रिस्टलइलेक्ट्रो-ऑप्टिकल प्रतिक्रिया माध्यम, छवि प्रदर्शन की कुंजी के रूप में कार्य करता है;

ग्लास सबस्ट्रेट्सन केवल समर्थन प्रदान करते हैं बल्कि आईटीओ प्रवाहकीय परतें भी ले जाते हैं।

 यह बहु-परत संरचना यह सुनिश्चित करती है कि एलसीडी कम बिजली की खपत के साथ उच्च कंट्रास्ट और स्थिर डिस्प्ले प्राप्त करें, जो विभिन्न एलसीडी मॉड्यूल के लिए एक ठोस आधार तैयार करता है।

द्वितीय. टीएन, एचटीएन और एसटीएन एलसीडी डिस्प्ले में सामग्री अंतर

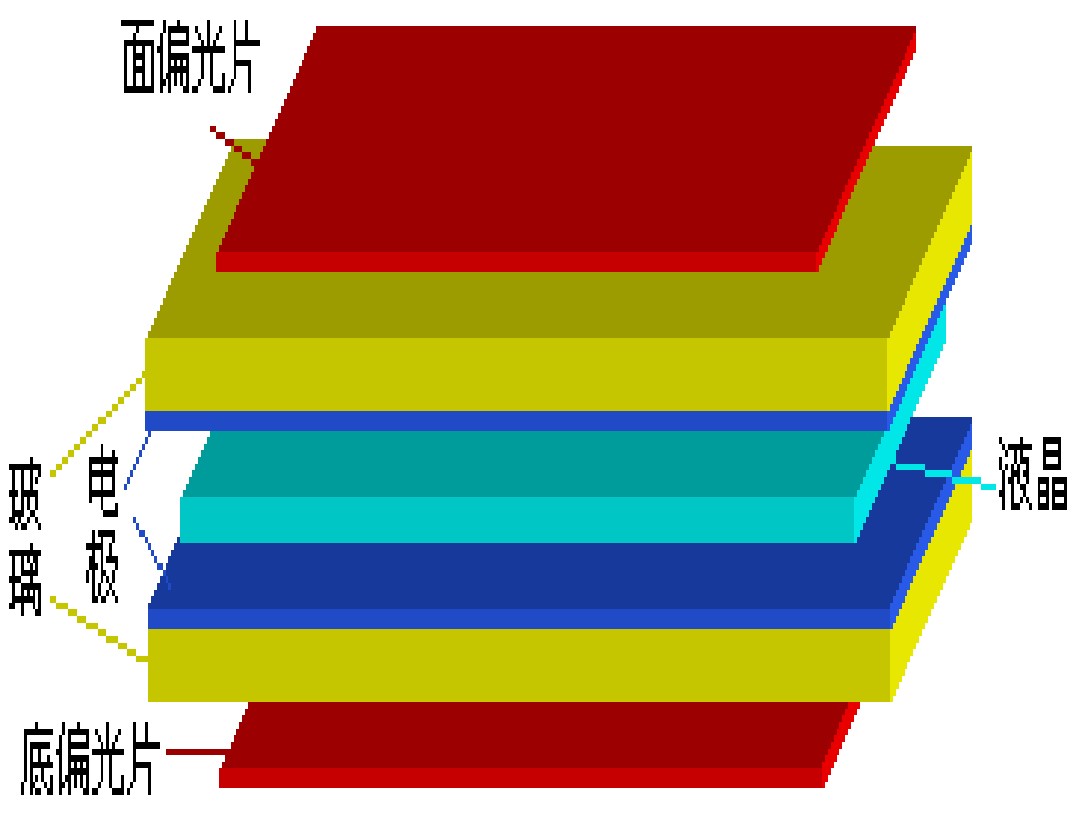

  लिक्विड क्रिस्टल अणुओं की विभिन्न व्यवस्थाओं के आधार पर, एलसीडी को टीएन, एचटीएन और एसटीएन प्रकारों में वर्गीकृत किया जा सकता है। उनकी मुख्य सामग्रियों में शीर्ष ध्रुवीकरणकर्ता, ग्लास, इलेक्ट्रोड, लिक्विड क्रिस्टल और निचला ध्रुवीकरणकर्ता शामिल हैं। उदाहरण के लिए, एसटीएन डिस्प्ले लिक्विड क्रिस्टल अणुओं के मोड़ कोण को अनुकूलित करके देखने के कोण और कंट्रास्ट में काफी सुधार करता है, जिससे वे उच्च-सूचना-सामग्री प्रदर्शन परिदृश्यों के लिए उपयुक्त हो जाते हैं। पेशेवर एलसीडी डिस्प्ले निर्माता सामग्री संयोजनों को लचीले ढंग से समायोजित करके प्रत्येक एलसीडी स्क्रीन के लिए इष्टतम प्रतिक्रिया गति, देखने के कोण और विश्वसनीयता सुनिश्चित करते हैं।

तृतीय. मुख्य सामग्री: आईटीओ ग्लास और पोलराइज़र

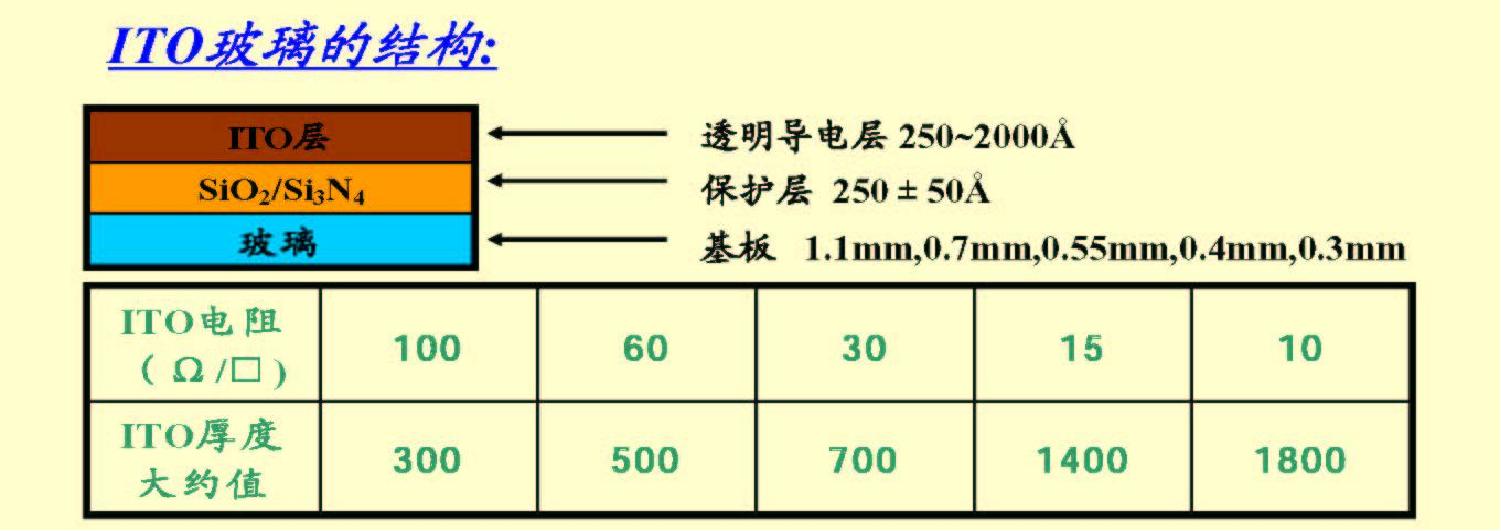

आईटी ग्लास:एलसीडी के लिए पारदर्शी प्रवाहकीय सब्सट्रेट के रूप में, आईटीओ परत की मोटाई सीधे इसके प्रतिरोध मूल्य से संबंधित है। उदाहरण के लिए, जब आईटीओ प्रतिरोध 10Ω है, तो मोटाई 1800Å तक पहुंच सकती है। इसके अतिरिक्त, SiO2 या Si3N4 सुरक्षात्मक परतें आयन प्रवेश को प्रभावी ढंग से रोकती हैं, जिससे एलसीडी मॉड्यूल की सेवा जीवन बढ़ जाता है। बोरोसिलिकेट ग्लास सब्सट्रेट्स का उपयोग प्रकाश संप्रेषण और कठोरता को बढ़ाकर अल्ट्रा-पतली और उच्च-स्थायित्व प्रदर्शन आवश्यकताओं को पूरा करता है।

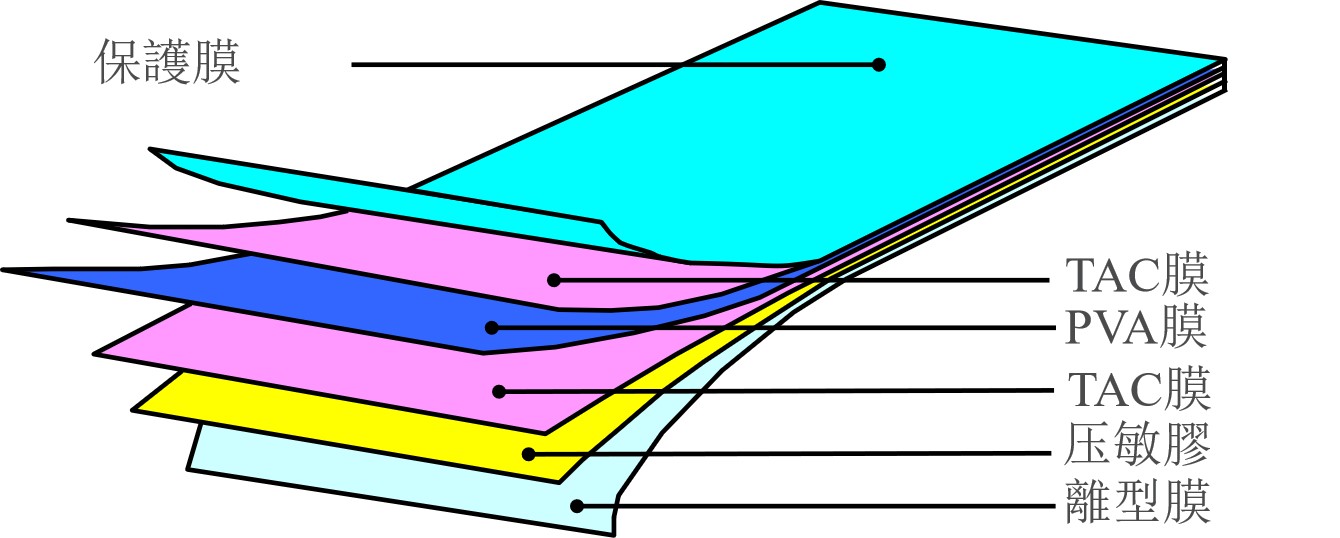

ध्रुवीकरणकर्ता:उनकी संरचना में सुरक्षात्मक फिल्में, टीएसी फिल्में, पीवीए फिल्में, दबाव-संवेदनशील चिपकने वाले और रिलीज फिल्में शामिल हैं। पोलराइज़र का स्थायित्व सीधे एलसीडी विश्वसनीयता को प्रभावित करता है। उद्योग कई स्थायित्व रेटिंग विकल्प प्रदान करता है:

मानक ग्रेड: सूखी गर्मी प्रतिरोध 70°C×500HR, नम गर्मी 40°C, 90%RH, 500H

उच्च स्थायित्व ग्रेड: सूखी गर्मी प्रतिरोध 90 डिग्री सेल्सियस × 500 एचआर, नम गर्मी 80 डिग्री सेल्सियस, 90% आरएच, 500 एच

 यह बहु-परत संरचना यह सुनिश्चित करती है कि एलसीडी कम बिजली की खपत के साथ उच्च कंट्रास्ट और स्थिर डिस्प्ले प्राप्त करें, जो विभिन्न एलसीडी मॉड्यूल के लिए एक ठोस आधार तैयार करता है।

चतुर्थ. स्वनिर्धारितसमाधान:विविध अनुप्रयोग आवश्यकताओं को पूरा करना

  आईटीओ ग्लास प्रतिरोध, पोलराइज़र स्थायित्व और लिक्विड क्रिस्टल प्रकारों को समायोजित करके, पूरी तरह से अनुकूलित एलसीडी स्क्रीन और एलसीडी मॉड्यूल प्रदान किए जा सकते हैंग्राहक.चाहे उच्च-रिज़ॉल्यूशन वाले टीएफटी मॉड्यूल हों या कम-शक्ति वाले ओएलईडी समाधान, ग्राहकों को उत्पाद प्रतिस्पर्धात्मकता बढ़ाने में मदद करने के लिए सटीक मिलान प्राप्त किया जा सकता है।

निष्कर्ष

  आज के बुद्धिमान और डिजिटल परिवर्तन के युग में, एलसीडी स्क्रीन मानव-मशीन संपर्क के मुख्य घटकों के रूप में काम करती हैं, जिनका व्यापक रूप से औद्योगिक नियंत्रण, चिकित्सा उपकरण, उपभोक्ता इलेक्ट्रॉनिक्स और अन्य क्षेत्रों में उपयोग किया जाता है। यह लेख आपको एलसीडी की बुनियादी संरचना, प्रमुख सामग्रियों और तकनीकी विशेषताओं की गहराई से खोज करेगा, साथ ही यह प्रदर्शित करेगा कि अनुकूलित एलसीडी स्क्रीन विभिन्न एप्लिकेशन आवश्यकताओं को कैसे पूरा कर सकती हैं।
