कोर AMOLED प्रक्रियाओं का अनावरण: कैसे अत्याधुनिक डिस्प्ले तकनीक भविष्य को आकार देती है

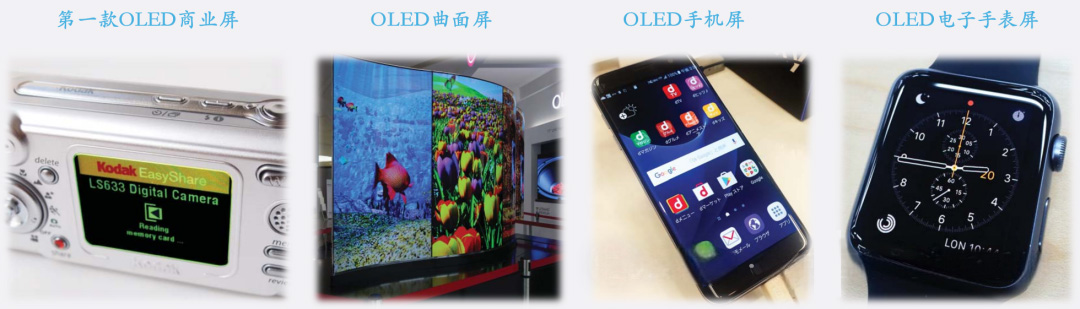

 छोटे से मध्यम आकार के उपभोक्ता इलेक्ट्रॉनिक्स बाजार में, AMOLED डिस्प्ले तकनीक उच्च कंट्रास्ट और लचीली मोड़ने की क्षमता जैसे अपने फायदों के कारण हाई-एंड स्मार्टफोन, पहनने योग्य उपकरणों और घुमावदार स्क्रीन उत्पादों के लिए पसंदीदा विकल्प बन गई है।

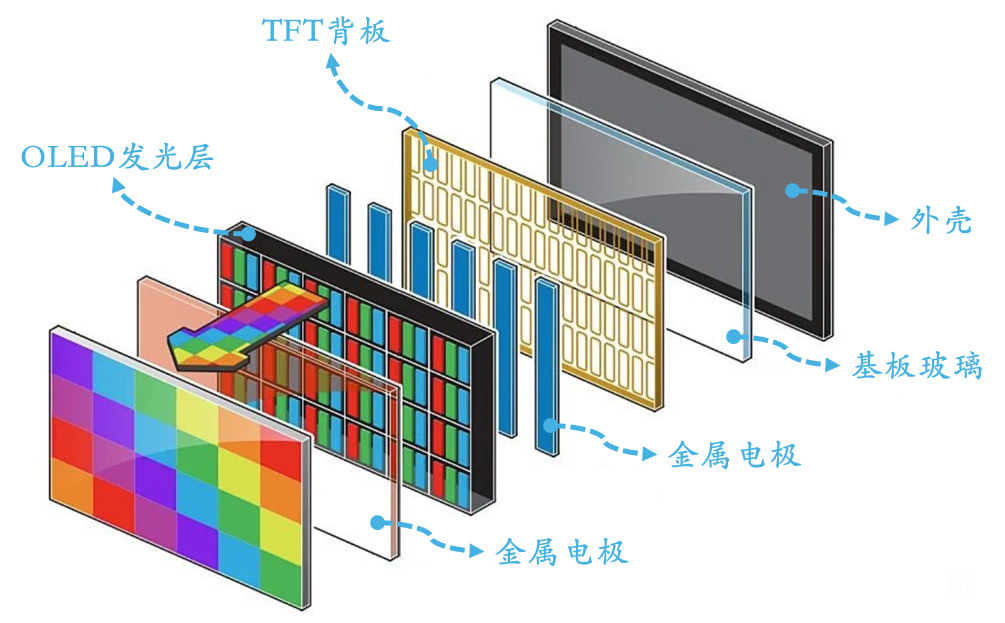

  इसकी मुख्य संरचना में एक OLED प्रकाश उत्सर्जक परत, TFT बैकप्लेन, धातु इलेक्ट्रोड, सब्सट्रेट ग्लास और आवरण शामिल हैं।

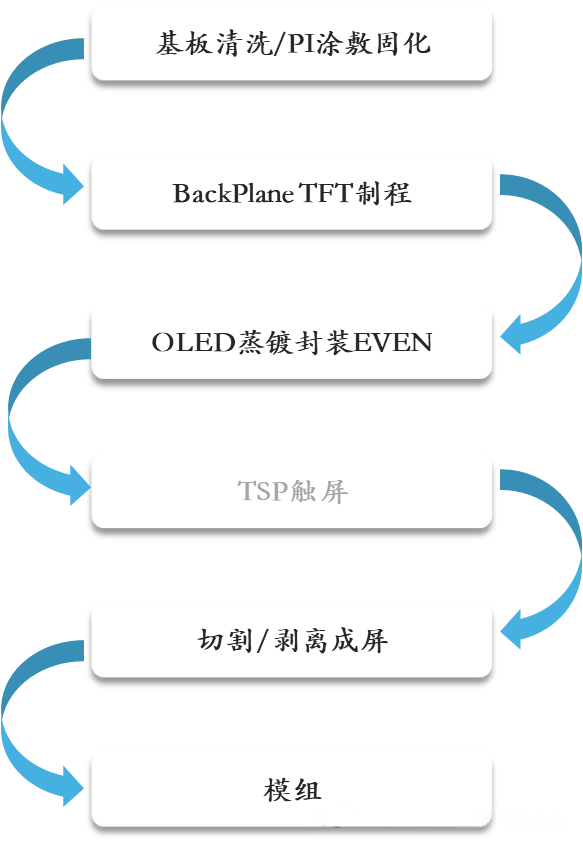

  लचीली AMOLED निर्माण प्रक्रिया में सब्सट्रेट सफाई/पीआई कोटिंग, बैकप्लेन टीएफटी तैयारी, ओएलईडी वाष्पीकरण और एनकैप्सुलेशन, टच मॉड्यूल एकीकरण, लेजर लिफ्ट-ऑफ और मॉड्यूल असेंबली जैसे प्रमुख चरण शामिल हैं।

  डिस्प्ले प्रौद्योगिकियों के अनुसंधान, विकास और विनिर्माण में विशेषज्ञता वाली कंपनी के रूप में, सीएनके इलेक्ट्रॉनिक्स कंपनी लिमिटेड प्रौद्योगिकी के क्षेत्र में सबसे आगे रहती है, जो ग्राहकों को OLED मॉड्यूल, एलसीडी स्क्रीन और अनुकूलित एलसीडी स्क्रीन सहित विविध डिस्प्ले समाधान प्रदान करती है।

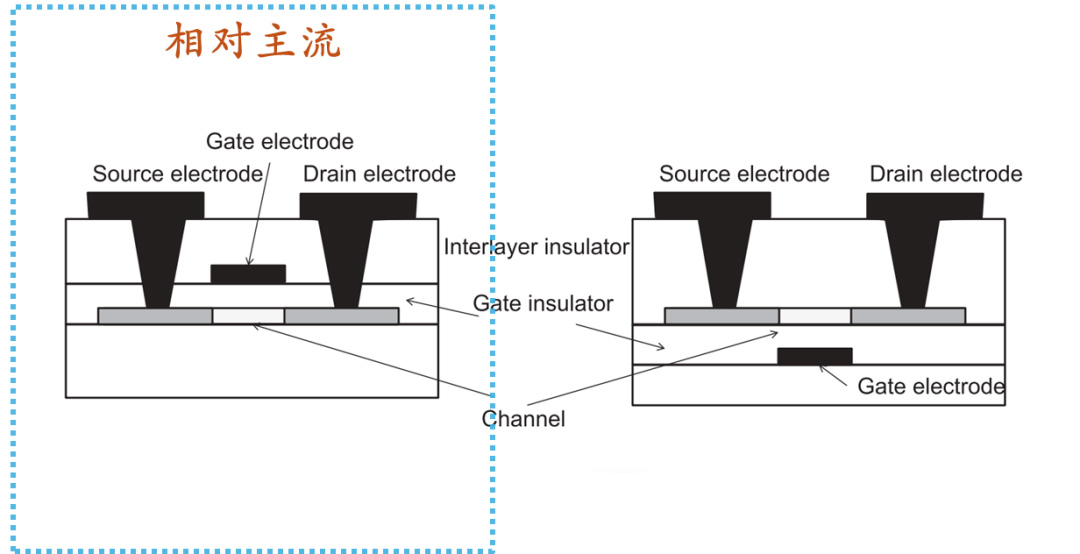

  AMOLED की मुख्य निर्माण प्रक्रिया में कई उच्च तकनीकी इकाई प्रक्रियाएँ शामिल हैं। बैकप्लेन टीएफटी (बीपी) प्रक्रिया में, कम तापमान वाली पॉलीक्रिस्टलाइन सिलिकॉन (एलटीपीएस) तकनीक अपनी उच्च इलेक्ट्रॉन गतिशीलता के कारण मुख्यधारा बन गई है। इसकी शीर्ष-गेट संरचना प्रक्रिया में बफर परत जमाव, चैनल आयन आरोपण, लेजर एनीलिंग क्रिस्टलीकरण (ईएलए), गेट मेटल स्पटरिंग और स्रोत-नाली आरोपण जैसे चरण शामिल हैं। विशेष गैसें पतली फिल्म जमाव, संशोधन और नक़्क़ाशी में महत्वपूर्ण भूमिका निभाती हैं: उदाहरण के लिए, PECVD प्रक्रियाएं a-Si/SiNx/SiOx पतली फिल्मों को जमा करने के लिए SiH₄/N₂O/NH₃ का उपयोग करती हैं; परमाणु परत जमाव (ALD) Al₂O3 एनकैप्सुलेशन परतों को बनाने के लिए TMA और H₂O को नियोजित करता है; सूखी नक़्क़ाशी CF4/SF6/Cl2 जैसी गैसों के माध्यम से उच्च परिशुद्धता पैटर्निंग प्राप्त करती है, जहां BCl3 का उपयोग धातु ऑक्साइड परतों को कम करने के लिए किया जाता है, और Cl2 एक स्वच्छ और कुशल प्रक्रिया सुनिश्चित करते हुए, अस्थिर नक़्क़ाशी उत्पाद उत्पन्न करता है।

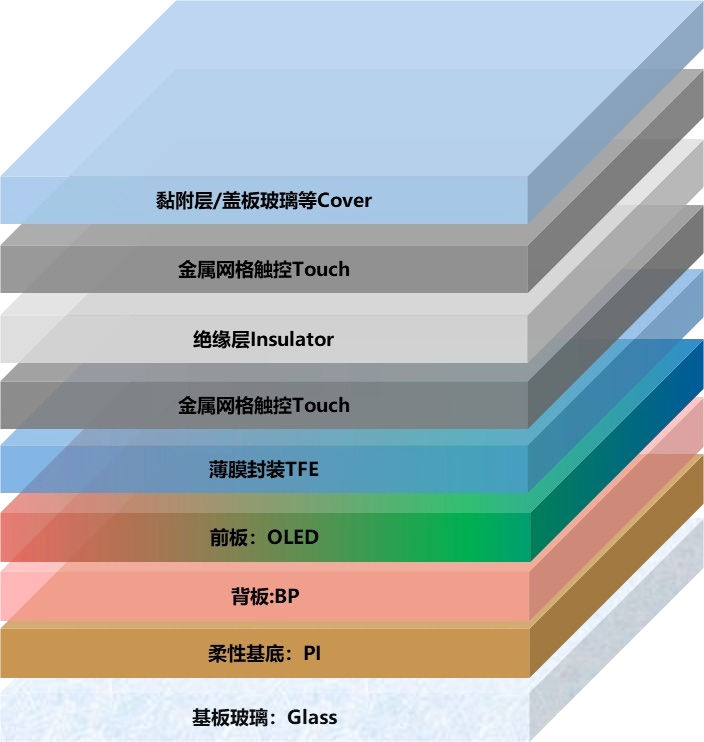

  लचीले AMOLED विनिर्माण में, लेजर लिफ्ट-ऑफ (एलएलओ) और पतली फिल्म एनकैप्सुलेशन (टीएफई) उत्पाद विश्वसनीयता के लिए महत्वपूर्ण हैं। LLO प्रक्रिया ग्लास सब्सट्रेट से लचीले PI सब्सट्रेट को अलग करने के लिए 308nm XeCl एक्सीमर लेजर का उपयोग करती है, जबकि TFE तकनीक नमी और ऑक्सीजन को अवरुद्ध करने के लिए मल्टीलेयर पतली फिल्मों का उपयोग करती है, जिससे डिवाइस का जीवनकाल बढ़ जाता है।

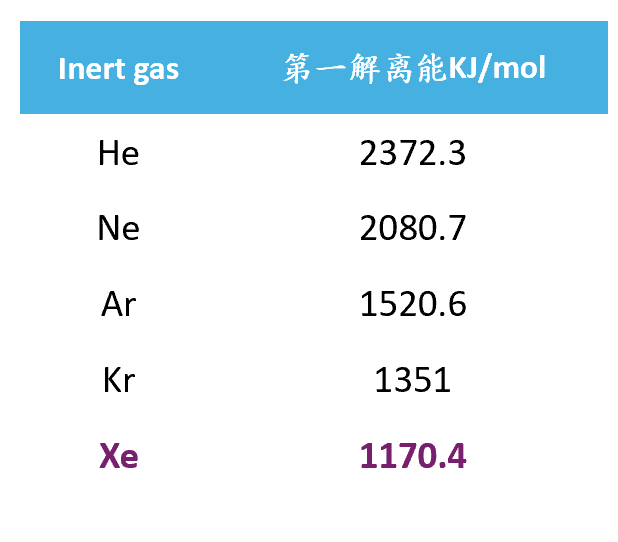

  इसके अतिरिक्त, आयन इम्प्लांटेशन (आईएमपी) प्रक्रिया डोपिंग परमाणुओं को प्रदान करने के लिए बीएफ3/पीएच3/एच2 का उपयोग करती है, जिसमें चार्ज संचय को रोकने के लिए एक्सई एक न्यूट्रलाइजेशन गैस के रूप में कार्य करता है।

  जैसे-जैसे डिस्प्ले तकनीक लचीलेपन और उच्च रिज़ॉल्यूशन की ओर आगे बढ़ती है, AMOLED निर्माण प्रक्रिया की जटिलता और सटीक आवश्यकताएं बढ़ती रहती हैं। AMOLED और LCD प्रौद्योगिकियों के लाभों को एकीकृत करके, CNK इलेक्ट्रॉनिक्स लगातार HMI मानव-मशीन इंटरैक्शन मॉड्यूल के प्रदर्शन और विश्वसनीयता को अनुकूलित करता है, उपभोक्ता इलेक्ट्रॉनिक्स, औद्योगिक नियंत्रण और अन्य क्षेत्रों के लिए अभिनव प्रदर्शन समाधान प्रदान करता है।
