एलसीडी प्रदर्शन और स्थिरता को अनलॉक करने के लिए मास्टर पोर्च सेटिंग्स - हार्डवेयर डिजाइन के लिए मुख्य विचार

  इंटरफ़ेस प्रकार सीधे ताज़ा दर सत्यापन और डिबगिंग रणनीतियों को प्रभावित करता है। आरजीबी इंटरफेस के लिए, इंजीनियर वास्तविक ताज़ा दर की गणना करने के लिए सीधे वीसिंक सिग्नल अवधि को माप सकते हैं। एमआईपीआई इंटरफेस के साथ मुख्यधारा के एलसीडी मॉड्यूल के लिए, विशिष्ट कमांड भेजे जाने चाहिए (उदाहरण के लिए, पृष्ठ 0 आर35एच=0एक्स00), इसके बाद टीई पिन के माध्यम से माप किया जाना चाहिए। हार्डवेयर डिज़ाइन को मुख्य परीक्षण बिंदु (उदाहरण के लिए, वीसिंक, टीई) आरक्षित करना चाहिए और हस्तक्षेप को रोकने के लिए उच्च गुणवत्ता वाले सिग्नल रूटिंग सुनिश्चित करना चाहिए जो माप त्रुटियों का कारण बन सकता है या विसंगतियों को प्रदर्शित कर सकता है (उदाहरण के लिए, फाड़ना, झिलमिलाहट)।

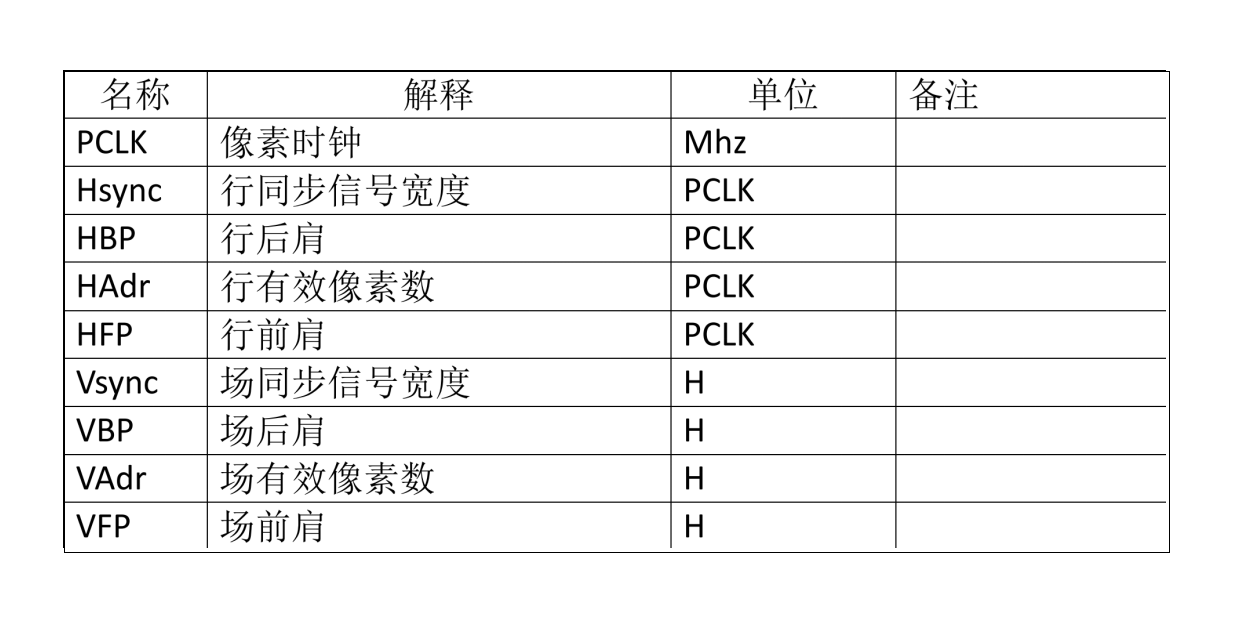

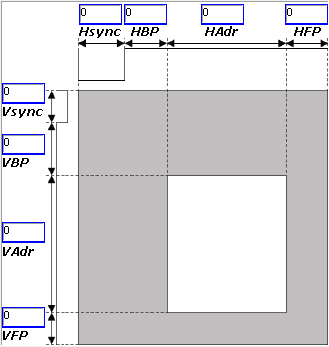

पोर्च पैरामीटर मनमानी संख्याओं से बहुत दूर हैं - वे सीधे कोर डिस्प्ले प्रदर्शन को निर्देशित करते हैं। PCLK आवृत्ति, PCLK = (Hsync + HBP + HAdr + HFP) × (Vsync + VBP + VAdr + VFP) × फ़्रेम दर के रूप में गणना की जाती है, सीधे सिस्टम की बैंडविड्थ आवश्यकताओं को दर्शाती है। ताज़ा दर (आमतौर पर 60 हर्ट्ज से शुरू होती है, उच्च-ताज़ा दर वाले डिस्प्ले 144 हर्ट्ज तक पहुंचते हैं) ग्लास और आईसी की चार्जिंग/डिस्चार्जिंग क्षमताओं द्वारा सीमित होती है। बहुत कम ताज़ा दर स्क्रीन झिलमिलाहट का कारण बनती है, जिससे दृश्य आराम से समझौता होता है। इसलिए, उच्च-रिज़ॉल्यूशन या उच्च-रीफ्रेश अनुकूलित एलसीडी अनुप्रयोगों में भी स्थिर सिग्नल ट्रांसमिशन सुनिश्चित करने के लिए हार्डवेयर डिज़ाइन को पर्याप्त समय मार्जिन (विशेष रूप से एचएफपी/वीएफपी) आरक्षित करना चाहिए।

  इंटरफ़ेस प्रकार सीधे ताज़ा दर सत्यापन और डिबगिंग रणनीतियों को प्रभावित करता है। आरजीबी इंटरफेस के लिए, इंजीनियर वास्तविक ताज़ा दर की गणना करने के लिए सीधे वीसिंक सिग्नल अवधि को माप सकते हैं। एमआईपीआई इंटरफेस के साथ मुख्यधारा के एलसीडी मॉड्यूल के लिए, विशिष्ट कमांड भेजे जाने चाहिए (उदाहरण के लिए, पृष्ठ 0 आर35एच=0एक्स00), इसके बाद टीई पिन के माध्यम से माप किया जाना चाहिए। हार्डवेयर डिज़ाइन को मुख्य परीक्षण बिंदु (उदाहरण के लिए, वीसिंक, टीई) आरक्षित करना चाहिए और हस्तक्षेप को रोकने के लिए उच्च गुणवत्ता वाले सिग्नल रूटिंग सुनिश्चित करना चाहिए जो माप त्रुटियों का कारण बन सकता है या विसंगतियों को प्रदर्शित कर सकता है (उदाहरण के लिए, फाड़ना, झिलमिलाहट)।

  सफल एलसीडी स्क्रीन एकीकरण अनुभवी एलसीडी डिस्प्ले निर्माताओं के साथ गहरे सहयोग पर निर्भर करता है। विशेष रूप से अनुकूलित एलसीडी परियोजनाओं या जटिल एलसीडी मॉड्यूल अनुप्रयोगों के लिए, सीएनके इलेक्ट्रॉनिक्स (सीएनके) सलाह देता है: निर्माता के ग्लास टाइमिंग प्रोफाइल और कॉन्फ़िगरेशन सिफारिशों को प्राप्त करते हुए, लक्ष्य पोर्च पैरामीटर और ड्राइवर समाधान जल्दी साझा करें। यह सिग्नल टकराव, बिजली अनियमितताओं या ईएमसी समस्याओं को रोकता है। सीएनके की तकनीकी टीम पोर्च अनुकूलन और इंटरफ़ेस मिलान से लेकर सिग्नल अखंडता विश्लेषण तक एंड-टू-एंड समर्थन प्रदान करती है - यह सुनिश्चित करती है कि आपका हार्डवेयर डिज़ाइन पहली कोशिश में सफल हो और डिस्प्ले मॉड्यूल के पूर्ण प्रदर्शन और विश्वसनीयता को उजागर करे।

  सीएनके इलेक्ट्रॉनिक्स - टाइमिंग पैरामीटर्स में महारत हासिल करना, प्रोफेशनल डिस्प्ले टेक्नोलॉजी के साथ आपके विजुअल इनोवेशन को सशक्त बनाना।
