एलसीएम कंडक्टिव इलास्टोमेर कनेक्टर्स: सटीक इलेक्ट्रॉनिक कनेक्शन के लिए "लचीला ब्रिज"।

लिक्विड क्रिस्टल डिस्प्ले (एलसीएम) मॉड्यूल और प्रिंटेड सर्किट बोर्ड (पीसीबी) के बीच एक अदृश्य लेकिन महत्वपूर्ण "सूचना राजमार्ग" स्थित है - एलसीएम कंडक्टिव इलास्टोमेर कनेक्टर, जिसे आमतौर पर "ज़ेबरा स्ट्रिप" के रूप में जाना जाता है। अपनी अनूठी संरचना और उत्कृष्ट प्रदर्शन के साथ, यह आधुनिक इलेक्ट्रॉनिक उपकरणों में स्थिर और कुशल कनेक्शन के लिए आधारशिला के रूप में कार्य करता है।

जटिल संरचना, स्थिर ट्रांसमिशन

यह कोई साधारण पट्टी नहीं है. इसमें प्रवाहकीय सिलिकॉन रबर और इन्सुलेट सिलिकॉन रबर की एक सटीक, वैकल्पिक स्तरित संरचना होती है, जिसे ठीक किया जाता है। यह अनगिनत समानांतर, सटीक दूरी वाले प्रवाहकीय चैनल (ज़ेबरा धारियों के समान) बनाता है। यह डिज़ाइन इसे एलसीडी और पीसीबी के बीच वर्तमान और सिग्नल ट्रांसमिशन को पूरी तरह से संभालने में सक्षम बनाता है, जबकि रबर सामग्री के अंतर्निहित कंपन प्रतिरोध और विरूपण लचीलापन प्रदान करता है, जो दीर्घकालिक, स्थिर और विश्वसनीय कनेक्शन सुनिश्चित करता है।

कुशल संयोजन, लागत अनुकूलन

सोल्डरिंग या पिन कनेक्टर की तुलना में, प्रवाहकीय इलास्टोमेर कनेक्टर के साथ संयोजन "वन-क्लिक कनेक्शन" के समान है - केवल सटीक प्लेसमेंट और उचित दबाव के अनुप्रयोग की आवश्यकता होती है। यह उत्पादन प्रक्रियाओं को बहुत सरल बनाता है, स्वचालन और उत्पादन दक्षता को बढ़ाता है, और असेंबली लागत को काफी कम करता है, जिससे यह बड़े पैमाने पर विनिर्माण के लिए आदर्श विकल्प बन जाता है।

मुख्य चयन मानदंड: पैरामीटर सफलता तय करते हैं

इसके प्रदर्शन का पूर्ण लाभ उठाने के लिए, सटीक चयन महत्वपूर्ण है:

दो सामग्री चैंपियन:

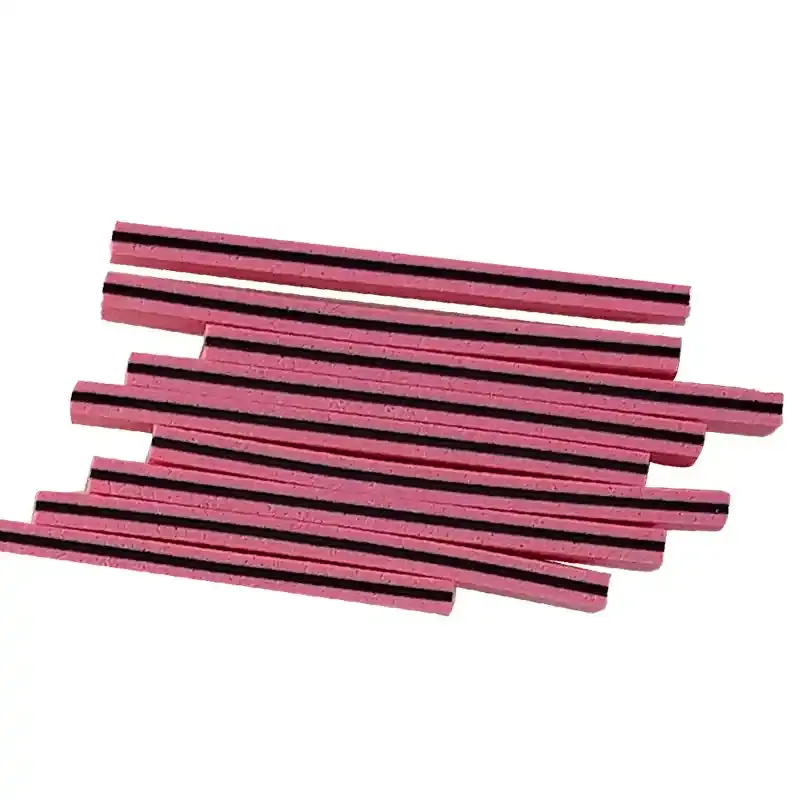

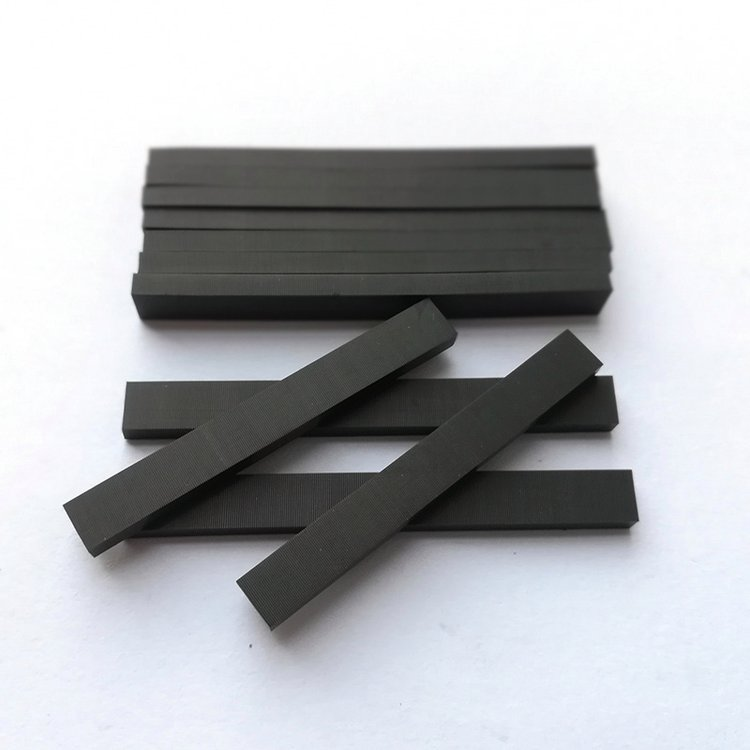

सॉलिड सिलिकॉन: किफायती विकल्प। मध्यम लोच (कठोरता 35°~45°)। शिपिंग के दौरान स्थैतिक विरोधी उपायों और विरूपण की रोकथाम पर ध्यान देने की आवश्यकता है।

फोमयुक्त सिलिकॉन (फोम रबर): नरम और संदूषण-प्रतिरोधी (कठोरता 20°~30°)। उत्कृष्ट विरूपण प्रतिरोध. नमी संरक्षण पर जोर देने की आवश्यकता है। (दोनों के लिए कोर प्रवाहकीय कार्बन परत कठोरता 65°~75° है)।

कोर आयामी और विद्युत पैरामीटर:

पिच (0.05/0.1/0.18 मिमी): सुनहरा नियम! सुनिश्चित करें कि प्रत्येक पीसीबी पैड कम से कम 3 प्रवाहकीय परतों (0.05 मिमी पिच के लिए अनुशंसित 4-5 परतें) से ढका हो। यह सिग्नल अखंडता की नींव है।

प्रवाहकीय परत की चौड़ाई (0.4~1.0 मिमी): समग्र कनेक्टर कठोरता और ऊंचाई डिजाइन को प्रभावित करती है। सामान्य नियम: कनेक्टर की चौड़ाई ≤2.0 मिमी 0.6 मिमी प्रवाहकीय परत के साथ जोड़ी; ≥2.0 मिमी जोड़े 0.8 मिमी के साथ।

झुकाव कोण (प्रवाहकीय परत झुकाव): आमतौर पर ≤2° तक नियंत्रित किया जाता है।

ऊंचाई (महत्वपूर्ण!): गणना सूत्र: कनेक्टर ऊंचाई = एच × (1 + संपीड़न अनुपात)। एच असेंबली के बाद एलसीडी स्टेप के नीचे और पीसीबी की ऊपरी सतह के बीच सैद्धांतिक अंतर है (एच = पीसीबी सतह की ऊंचाई - धातु फ्रेम की मोटाई - रिब की ऊंचाई - एलसीडी आईटीओ मोटाई)।

संपीड़न अनुपात (जीवनरेखा!): सख्ती से 10%~15% बनाए रखें! 10% से नीचे खराब संपर्क और अस्थिर प्रतिबाधा का जोखिम है; 15% से अधिक कनेक्टर को कुचल सकता है या पीसीबी को विकृत कर सकता है, जिससे असेंबली विफलता या क्षति हो सकती है।

विद्युत प्रदर्शन: प्रवाहकीय परत प्रतिरोधकता बेहद कम होनी चाहिए (उदाहरण के लिए, YET प्रकार ≤1.1 Ω·cm), और इन्सुलेट परत प्रतिरोधकता अत्यधिक उच्च (≥10^12 Ω·cm), कुशल संचालन और सही अलगाव सुनिश्चित करना चाहिए।

व्यापक अनुप्रयोग, सर्वव्यापी उपस्थिति

पॉकेट कैलकुलेटर, स्मार्ट मीटर और मेडिकल मॉनिटर स्क्रीन से लेकर ऑटोमोटिव डिस्प्ले, औद्योगिक नियंत्रण इंटरफेस और संचार उपकरणों तक, एलसीएम प्रवाहकीय इलास्टोमेर कनेक्टर, अपने कॉम्पैक्ट आकार, उच्च विश्वसनीयता और आसान असेंबली के साथ, अनगिनत इलेक्ट्रॉनिक उपकरणों में डिस्प्ले को रोशन करने वाले "अनसंग हीरो" के रूप में काम करते हैं।

निष्कर्ष

एक छोटी ज़ेबरा पट्टी महत्वपूर्ण कनेक्शन रखती है। इसके भौतिक गुणों को गहराई से समझना और प्रमुख मापदंडों (विशेष रूप से पिच कवरेज नियम, संपीड़न अनुपात सीमा और ऊंचाई गणना) को सटीक रूप से नियंत्रित करना स्थिर प्रदर्शन प्रदर्शन और इलेक्ट्रॉनिक उपकरणों के दीर्घकालिक संचालन को सुनिश्चित करने के लिए केंद्रीय है। अपने सटीक इलेक्ट्रॉनिक कनेक्शन में स्थिरता लाने के लिए एक पेशेवर और विश्वसनीय प्रवाहकीय इलास्टोमेर कनेक्टर समाधान चुनें!
