बैकलाइट ड्राइविंग डिज़ाइन: रोशन डिस्प्ले स्क्रीन गुणवत्ता के लिए महत्वपूर्ण विवरण

एलसीडी स्क्रीन की दुनिया में, चाहे वह सूचना-स्पष्ट मोनोक्रोम स्क्रीन हो या जीवंत रंगीन स्क्रीन, बैकलाइट इसकी दृश्य प्रस्तुति की आत्मा है। हालाँकि, बैकलाइट ड्राइविंग केवल "प्रकाश के लिए बिजली चालू करने" की तुलना में कहीं अधिक जटिल है। डिज़ाइन विवरण की उपेक्षा करने से असमान चमक और ख़राब उपयोगकर्ता अनुभव हो सकता है, या सबसे ख़राब स्थिति में डिस्प्ले स्क्रीन का जीवनकाल छोटा हो सकता है। यह लेख बैकलाइट ड्राइविंग डिज़ाइन के मूल सिद्धांतों पर प्रकाश डालता है, जो इंजीनियरों को स्थिर और विश्वसनीय डिस्प्ले समाधान बनाने के लिए सशक्त बनाता है।

1. लगातार चालू ड्राइविंग: चमक एकरूपता की नींव

बैकलाइट एलईडी को निरंतर चालू स्रोत से संचालित किया जाना चाहिए! यह "एक ही वोल्टेज के तहत विभिन्न मॉड्यूल में असंगत चमक" के मुद्दे को हल करने के लिए सर्वोपरि है। एलईडी स्वाभाविक रूप से फॉरवर्ड वोल्टेज (वीएफ) में भिन्नता प्रदर्शित करते हैं (सामान्य एकल-एलईडी मान: 2.7-3.2V)। निरंतर वोल्टेज ड्राइव के तहत, थोड़ा कम वीएफ वाले एलईडी अधिक करंट खींचेंगे, जिसके परिणामस्वरूप उच्च चमक होगी, जबकि उच्च वीएफ वाले एलईडी कम हो जाएंगे। लगातार करंट ड्राइविंग प्रत्येक एलईडी (आमतौर पर 15-20mA) के माध्यम से करंट को सटीक रूप से नियंत्रित करती है, जिससे मोनोक्रोम स्क्रीन में एकरूपता और रंगीन स्क्रीन में सटीक रंग प्रजनन सुनिश्चित होता है।

2. समय नियंत्रण: "भूत" और "झिलमिलाहट" को रोकना

जब एक एलसीडी स्क्रीन चालू होती है या नींद से जागती है, तो इसके आंतरिक तरल क्रिस्टल को प्रतिक्रिया समय की आवश्यकता होती है और तुरंत स्थिर डिस्प्ले स्थिति तक नहीं पहुंचते हैं। इन परिस्थितियों में बैकलाइट को तुरंत सक्रिय करने से उपयोगकर्ताओं को अराजक "भूतिया" या अस्थिर झिलमिलाहट दिखाई देती है। मुख्य डिज़ाइन नियम हैं:

पावर-ऑन/वेक-अप: डिस्प्ले को कम से कम 30 फ्रेम तक ताज़ा और स्थिर करने के बाद ही बैकलाइट को सक्रिय किया जाना चाहिए। यह सुनिश्चित करता है कि उपयोगकर्ता एक स्थिर, स्पष्ट प्रारंभिक छवि देखें।

पावर-ऑफ/स्लीप: अनुक्रम का सख्ती से पालन करें: पहले बैकलाइट को निष्क्रिय करें, फिर डिस्प्ले सिग्नल को अक्षम करें और डिस्प्ले स्क्रीन पर पावर काट दें। इस क्रम को उलटने से शटडाउन के दौरान असामान्य चमकीले धब्बे या "भूतिया" कलाकृतियाँ पैदा हो सकती हैं।

3. सर्किट डिजाइन और पैरामीटर गणना: सुरक्षा और दक्षता को संतुलित करना

सामान्य ड्राइव सर्किट टोपोलॉजी में शामिल हैं:

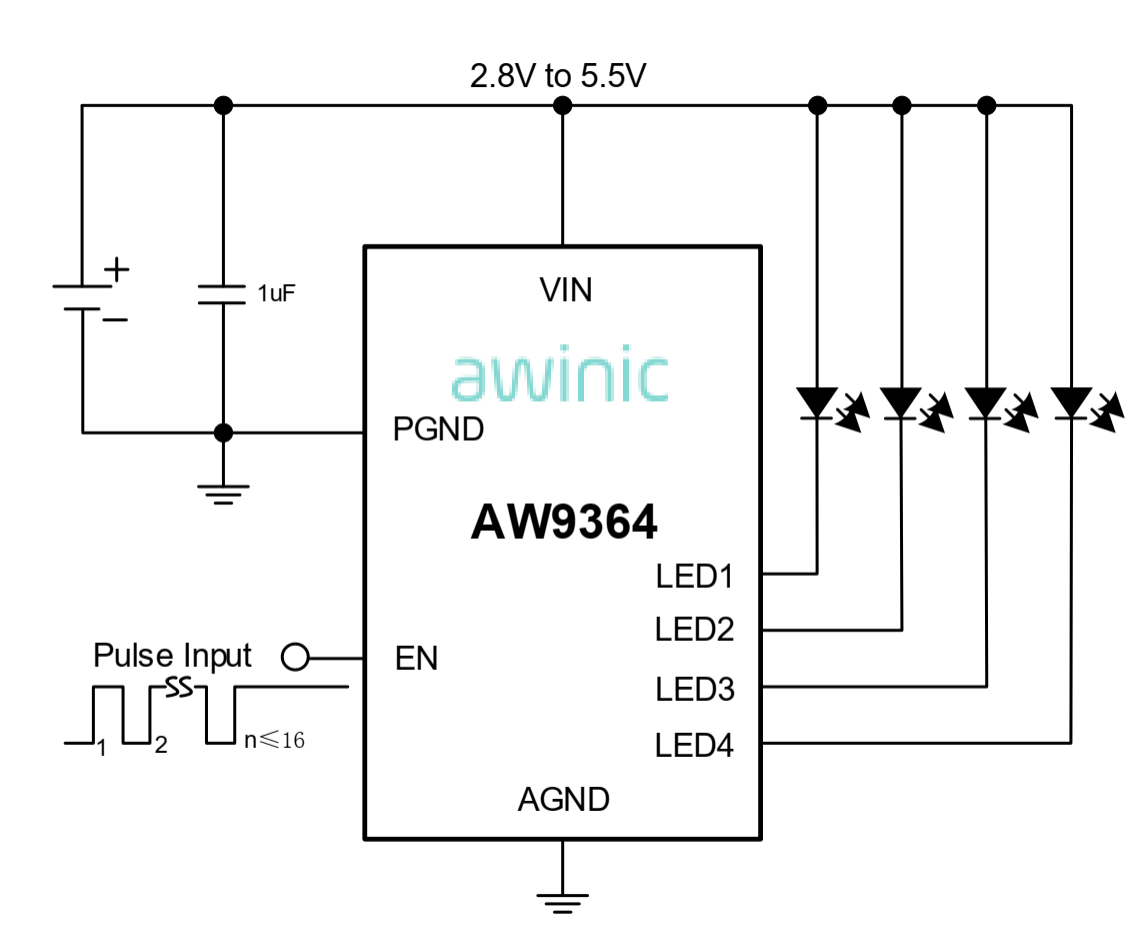

सिंगल-एलईडी पैरेलल ड्राइव: अच्छी रिडंडेंसी के साथ अपेक्षाकृत सरल डिज़ाइन (एक एलईडी की विफलता पूरे को प्रभावित नहीं करती है)। हालाँकि, कुल ड्राइव करंट की मांग अधिक है (उदाहरण के लिए, समानांतर में 8 एलईडी के लिए 120-160mA @ 20mA/LED की आवश्यकता होती है)।

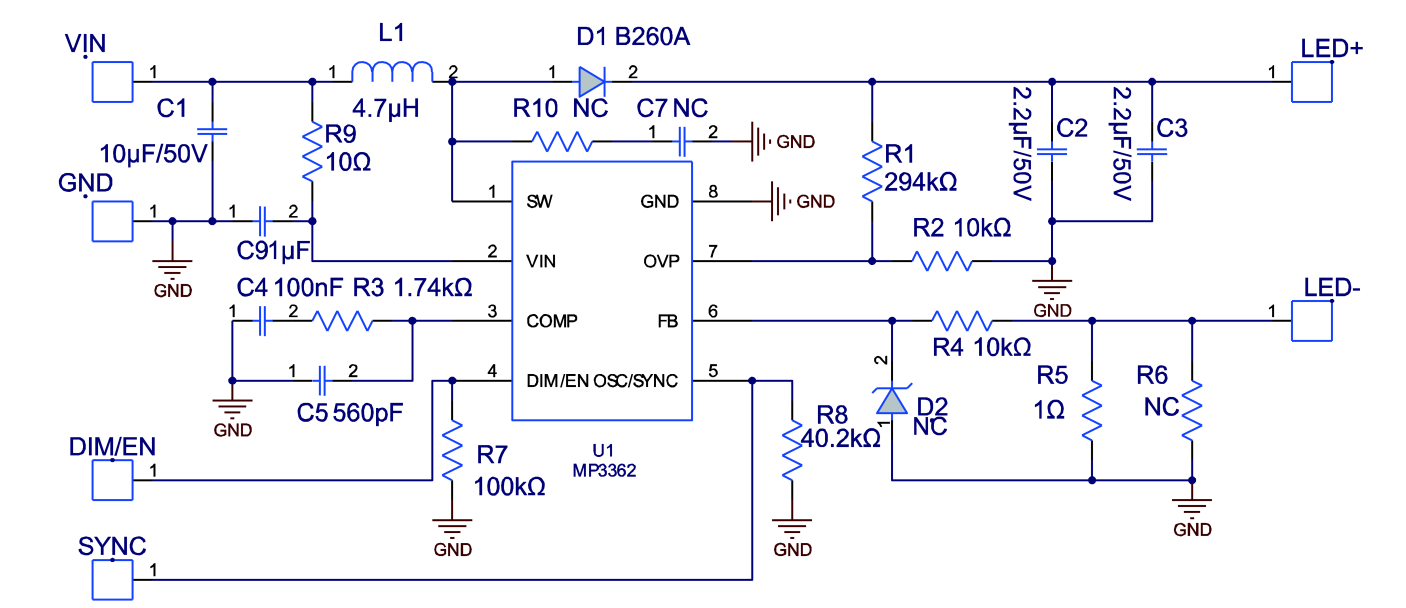

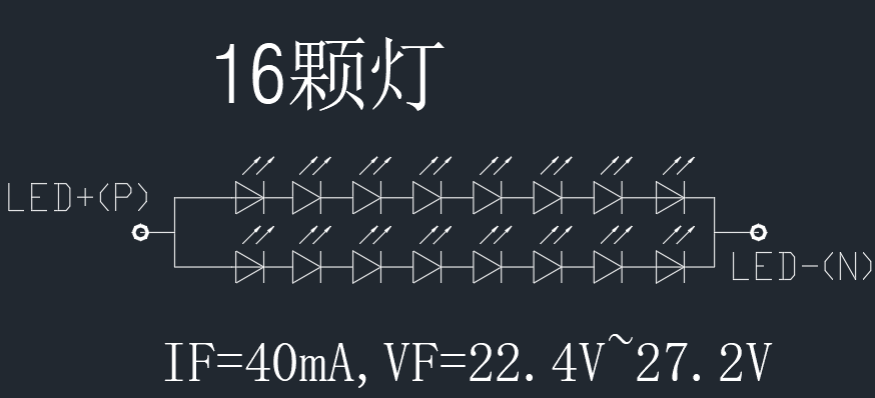

मल्टी-स्ट्रिंग श्रृंखला-समानांतर ड्राइव: अधिक कुशल, मध्यम से बड़ी एलसीडी स्क्रीन के लिए उपयुक्त। डिज़ाइन संबंधी विचार:

श्रृंखला वोल्टेज: प्रति एलईडी स्ट्रिंग कुल वोल्टेज = एकल एलईडी वीएफ * श्रृंखला में संख्या। उदाहरण: श्रृंखला में 8 एलईडी को ड्राइव वोल्टेज ≥ 3.2V * 8 = 25.6V (मार्जिन पर विचार करें) की आवश्यकता होती है।

समानांतर करंट: कुल ड्राइव करंट = प्रति स्ट्रिंग करंट * समानांतर स्ट्रिंग की संख्या। उदाहरण: समानांतर में 2 तार, प्रति स्ट्रिंग 20mA, कुल धारा = 20mA * 2 = 40mA।

सुरक्षा मार्जिन: डिज़ाइन आउटपुट वोल्टेज 36V (सामान्य सुरक्षा अतिरिक्त-कम वोल्टेज - SELV - सीमा) से अधिक नहीं होना चाहिए। कुल ड्राइव करंट 300mA (दक्षता और घटक चयन को संतुलित करते हुए) से अधिक नहीं होना चाहिए।

निष्कर्ष

एक असाधारण डिस्प्ले स्क्रीन अनुभव सटीक बैकलाइट ड्राइविंग डिज़ाइन के साथ शुरू होता है। चाहे लागत-संवेदनशील मोनोक्रोम स्क्रीन हो या दृष्टिगत रूप से मांग वाली रंगीन स्क्रीन, निरंतर वर्तमान ड्राइविंग सिद्धांतों को गहराई से समझना और लागू करना, पावर अनुक्रमण को सख्ती से नियंत्रित करना, श्रृंखला-समानांतर मापदंडों की सटीक गणना करना और सुरक्षा मानकों का पालन करना उच्च-गुणवत्ता, लंबे जीवन वाले डिस्प्ले उत्पाद बनाने के लिए आवश्यक कदम हैं। ये प्रतीत होने वाले मामूली "विवरण" डिस्प्ले स्क्रीन की अंतिम गुणवत्ता और उपयोगकर्ता संतुष्टि को निर्धारित करने वाले महत्वपूर्ण कारक हैं।
