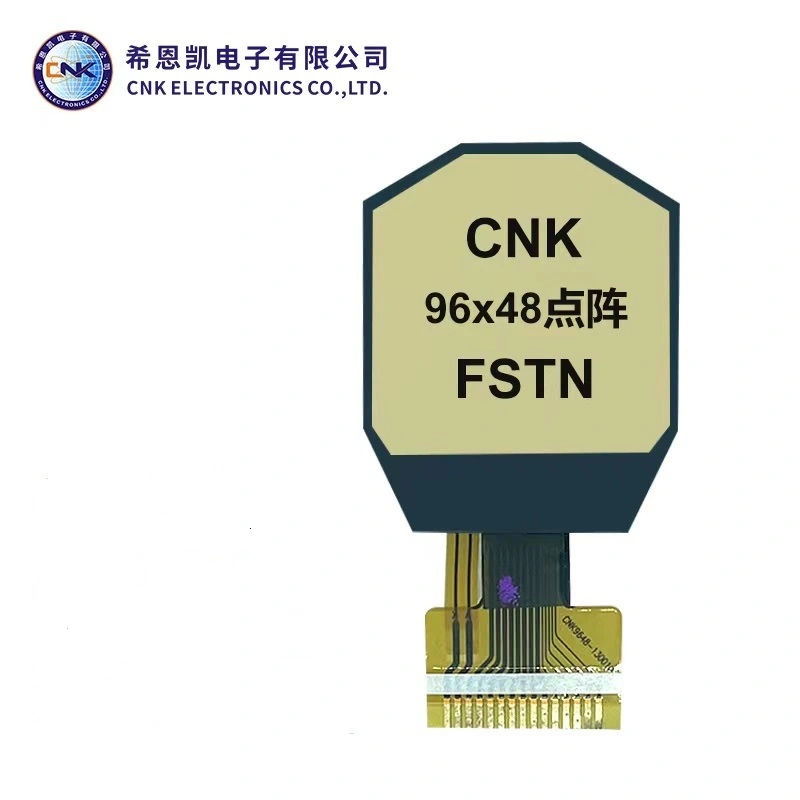

ग्राफिक एलसीडी मॉड्यूल

CNK हाई क्वालिटी ग्राफिक एलसीडी मॉड्यूल एक प्रकार का डिस्प्ले है जो अल्फ़ान्यूमेरिक वर्णों के अलावा ग्राफिकल इमेज और कस्टम वर्ण दिखा सकता है। चरित्र एलसीडी के विपरीत, जो पूर्वनिर्धारित वर्णों को प्रदर्शित करने तक सीमित हैं, ग्राफिक एलसीडी मॉड्यूल जो प्रदर्शित किए जा सकते हैं, उसमें अधिक लचीलापन प्रदान करते हैं, जिससे वे उन अनुप्रयोगों के लिए उपयुक्त हो जाते हैं जहां कस्टम ग्राफिक्स या अधिक जटिल विज़ुअलाइज़ेशन की आवश्यकता होती है।

जांच भेजें

उत्पाद वर्णन

ग्राफिक एलसीडी मॉड्यूल विभिन्न आकारों और संकल्पों में आते हैं, जो कम रिज़ॉल्यूशन के साथ छोटे डिस्प्ले से लेकर उच्च रिज़ॉल्यूशन के साथ बड़े डिस्प्ले तक होते हैं। वे मोनोक्रोम या रंग वेरिएंट में उपलब्ध हैं, मोनोक्रोम के साथ आमतौर पर सस्ता और सरल इंटरफ़ेस के लिए सरल होता है।

वस्तु	अंतर्वस्तु
मॉड्यूल आकार	29 (डब्ल्यू) x35 (एच) × 2.4 (टी) मिमी
प्रदर्शन दृश्य क्षेत्र	26 (डब्ल्यू) × 26 (एच) मिमी
एलसीडी प्रकार	STN/Y-G/सकारात्मक/ट्रांसफ़ेक्टिव
देखें कोण	6 बजे
चालक आईसी	UC161X
बैकलाइट ड्राइवर प्रकार	शक्ति/सफेद
डीसी से डीसी सर्किट	में निर्माण
वज़न	टीबीडी

ग्राफिक एलसीडी मॉड्यूल में आमतौर पर पंक्तियों और स्तंभों में व्यवस्थित पिक्सेल का एक मैट्रिक्स होता है। प्रत्येक पिक्सेल को व्यक्तिगत रूप से नियंत्रित किया जा सकता है, जिससे आप कस्टम छवियां, आइकन, प्रतीक या यहां तक कि सरल एनिमेशन प्रदर्शित कर सकते हैं। डिस्प्ले को आमतौर पर एक बाहरी माइक्रोकंट्रोलर या अन्य डिवाइस द्वारा नियंत्रित किया जाता है, जो स्क्रीन पर दिखाए गए को नियंत्रित करने के लिए डिस्प्ले को कमांड और डेटा भेजता है।

ग्राफिक एलसीडी मॉड्यूल चरित्र एलसीडी की तुलना में अधिक लचीलेपन और अनुकूलन विकल्प प्रदान करते हैं, जो उन्हें औद्योगिक नियंत्रण पैनल, इंस्ट्रूमेंटेशन, मेडिकल डिवाइस, उपभोक्ता इलेक्ट्रॉनिक्स, और बहुत कुछ जैसे अनुप्रयोगों की एक विस्तृत श्रृंखला के लिए उपयुक्त बनाते हैं। हालांकि, उन्हें चरित्र एलसीडी की तुलना में अधिक जटिल इंटरफेसिंग और प्रोग्रामिंग की आवश्यकता हो सकती है।
