एफपीसी केबल लेआउट डिज़ाइन विशिष्टताएँ: टूटने, रुक-रुक कर संपर्क को रोकना और स्थिर एचडी डिस्प्ले ट्रांसमिशन सुनिश्चित करना

बेहतरीन दृश्य अनुभव प्राप्त करने वाले स्मार्ट उपकरणों के युग में, हाई-डेफिनिशन डिस्प्ले गुणवत्ता महत्वपूर्ण है। हालाँकि, डेटा इंगित करता है कि डिस्प्ले विफलताओं का एक महत्वपूर्ण हिस्सा सिग्नल ट्रांसमिशन समस्याओं से उत्पन्न होता है। डेटा "जीवनरेखा" के रूप में, एफपीसी केबलों का तर्कसंगत लेआउट डिज़ाइन सीधे उत्पाद विश्वसनीयता और उपयोगकर्ता अनुभव निर्धारित करता है। सामान्य नुकसान से बचने के लिए, निम्नलिखित मुख्य डिज़ाइन विशिष्टताओं और महत्वपूर्ण विचारों का पालन करें:

मुख्य डिज़ाइन विशिष्टताएँ: उन्नत केबल विश्वसनीयता के लिए मुख्य सिद्धांत

केबल टूटने को रोकने के लिए परिशुद्धता से झुकना：

न्यूनतम मोड़ त्रिज्या: केबल झुकने के दौरान ≥5 मिमी होना चाहिए। छोटी त्रिज्या आंतरिक कंडक्टरों पर अत्यधिक तनाव उत्पन्न करती है, जिससे फ्रैक्चर का खतरा काफी बढ़ जाता है।

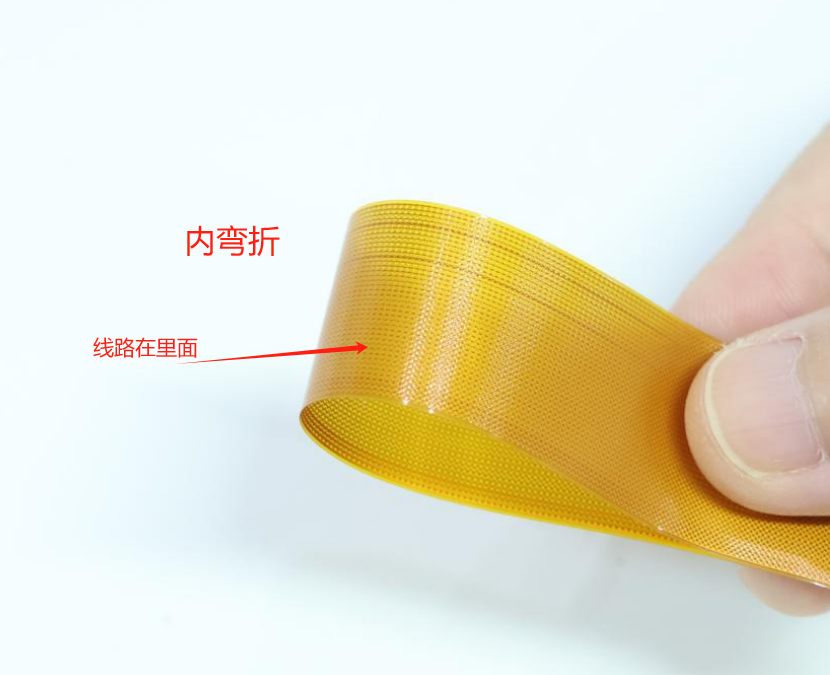

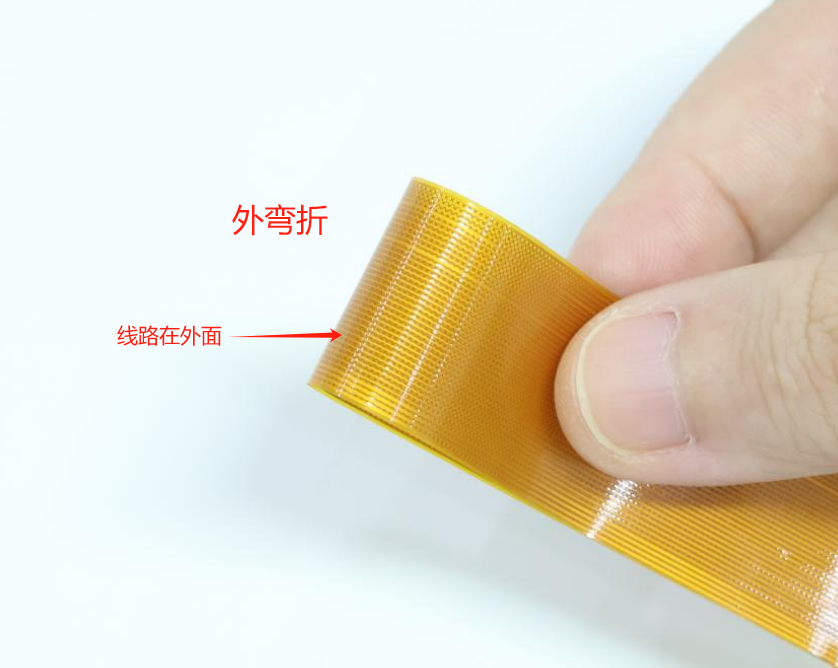

पसंदीदा मोड़ दिशा: बाहरी मोड़ की तुलना में भीतरी मोड़ को प्राथमिकता दें। बाहरी मोड़ कंडक्टरों को तन्य बलों के अधीन कर देते हैं, जिससे केबल का जीवनकाल कम हो जाता है।

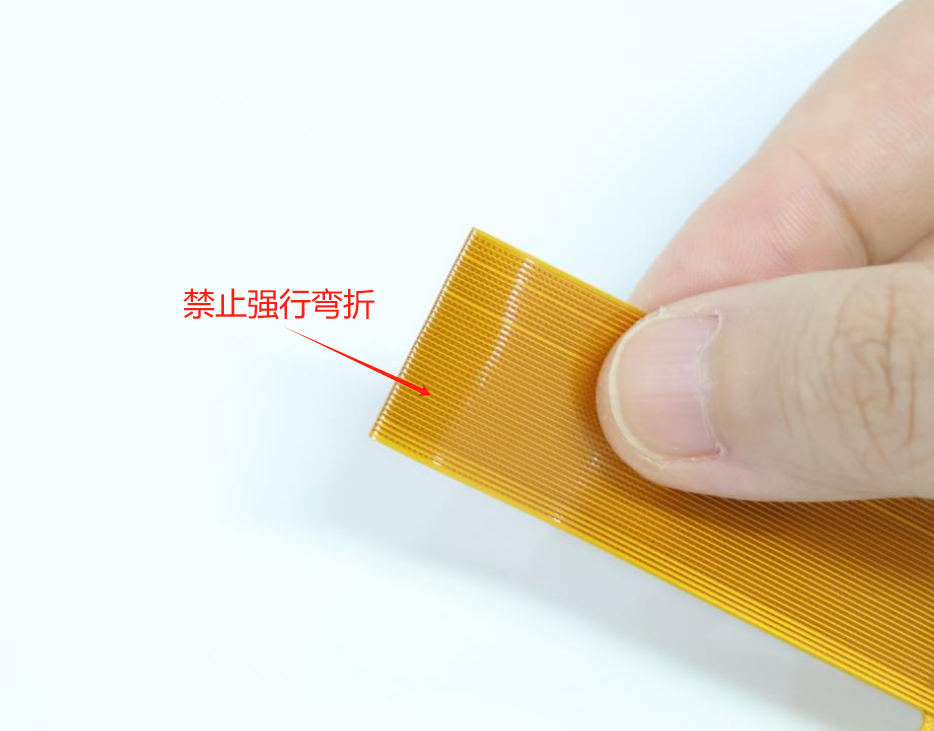

बार-बार झुकने से बचें: एक ही स्थान पर एकाधिक मोड़ों को सख्ती से सीमित करें। एकल, सटीक झुकने के संचालन का लक्ष्य रखें।

डिज़ाइन नोट: सूक्ष्म मोड़ क्षति अक्सर बैच विफलताओं का छिपा हुआ कारण होता है।

कंपन हस्तक्षेप को खत्म करने के लिए सुरक्षित फिक्सिंग:

परिचालन कंपन केबल विश्वसनीयता के लिए एक प्रमुख प्रतिकूल है, जिससे कनेक्टर रुक-रुक कर संपर्क और सिग्नल अस्थिरता का कारण बनता है।

प्रभावी समाधान: कई बिंदुओं पर केबल मार्ग को मजबूती से सुरक्षित करने के लिए उच्च-विश्वसनीयता दबाव-संवेदनशील चिपकने वाला टेप का उपयोग करें। कंपन-संबंधी विफलताओं को रोकने के लिए यह एक अत्यधिक लागत प्रभावी उपाय है।

हाई-स्पीड सिग्नल इंटीग्रिटी के लिए अनुकूलित लंबाई:

4K/8K उच्च-रिज़ॉल्यूशन डिस्प्ले के प्रसार के साथ, FPC डेटा ट्रांसमिशन वॉल्यूम में वृद्धि हुई है, जिससे सिग्नल गुणवत्ता के लिए केबल की लंबाई महत्वपूर्ण हो गई है।

अनुशंसित मानक: डिस्प्ले डेटा ट्रांसमिशन केबल ≤10 सेमी होना चाहिए। कम दूरी उच्च गति, कम हानि वाला संचरण सुनिश्चित करती है।

विस्तारित लंबाई प्रोटोकॉल: यदि संरचनात्मक बाधाओं के लिए 20-30 सेमी केबल की आवश्यकता होती है, तो सिग्नल अखंडता, स्थिरता और उत्पादन उपज अनुपालन को सत्यापित करने के लिए सख्त बैच सत्यापन अनिवार्य है।

महत्वपूर्ण विचार:

 प्रदर्शन क्षति और कार्यात्मक सीमाओं से बचना

टीएफटी स्क्रीन सुरक्षा नियम: डिस्प्ले पैनल पर बिल्कुल कोई यांत्रिक तनाव लागू नहीं किया जा सकता है! बाहरी बल या तनाव अपरिवर्तनीय "मुरा" (बादल) दोष का कारण बनता है।

प्रदर्शन रोटेशन सीमाएँ:

संकल्प ≤320x480:

आमतौर पर पूर्ण रैम को एकीकृत करता है, आम तौर पर 90° छवि रोटेशन का समर्थन करता है (लचीले लेआउट और पावर अनुकूलन को सक्षम करता है)।

संकल्प >320x480:

 आंतरिक रैम न होने या सीमित होने के कारण, 90° रोटेशन आमतौर पर समर्थित नहीं है। मॉडल-विशिष्ट समर्थन की पुष्टि हमारे एफएई से की जानी चाहिए!

इमेज मिररिंग फ़ंक्शन: अधिकांश डिस्प्ले हार्डवेयर (जम्पर्स) या सॉफ़्टवेयर कमांड के माध्यम से लंबवत/क्षैतिज छवि मिररिंग का समर्थन करते हैं। कार्यान्वयन विधियों और मॉडल अनुकूलता की पुष्टि हमारे एफएई से की जानी चाहिए!
