कोर डिस्प्ले ड्राइवर डिबगिंग टेक्नोलॉजीज और परिचालन मानक

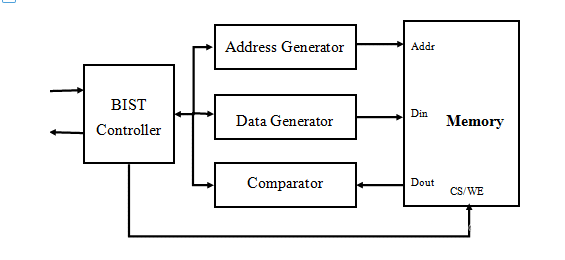

1. बीआईएसटी कमांड का उन्नत अनुप्रयोग

संचालन सिद्धांत: ड्राइवर आईसी का अंतर्निर्मित स्व-परीक्षण इंजन सही आरंभीकरण कोड लोड होने पर सक्रिय होता है, जिससे डायग्नोस्टिक पैटर्न (रंग बार/चेकबोर्ड) उत्पन्न होते हैं।

दोहरे निदान कार्य:

▶ मौलिक सत्यापन: आउटपुट की अनुपस्थिति आरंभीकरण समय या रजिस्टर कॉन्फ़िगरेशन में महत्वपूर्ण त्रुटियों को इंगित करती है।

▶ दोष अलगाव: बाहरी सिग्नल विफलता के साथ सामान्य स्व-परीक्षण मदरबोर्ड सिग्नल प्रोसेसिंग समस्याओं की पुष्टि करता है।

विस्तारित अनुप्रयोग: ग्रेस्केल एकरूपता और रंग प्रतिक्रिया मूल्यांकन के लिए बहु-स्तरीय परीक्षण मोड (0x36 रजिस्टर के माध्यम से नियंत्रित)।

2. व्यवस्थित आईडी पढ़ें कमांड प्रोटोकॉल

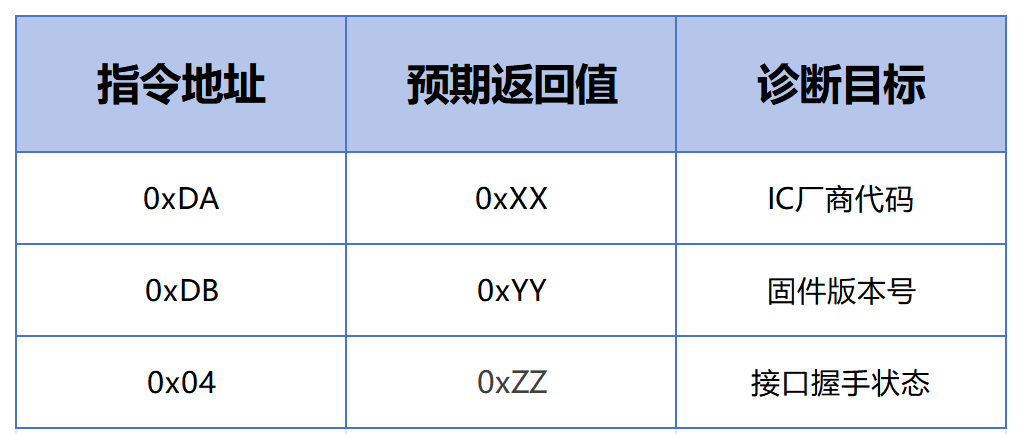

कमांड मैट्रिक्स:

संचार परत समस्या निवारण: लगातार तीन पठन विफलताओं के निरीक्षण की आवश्यकता है:

▶ इंटरफ़ेस वोल्टेज मिलान (±5% सहनशीलता)

▶ सिग्नल क्रॉसस्टॉक (नेत्र आरेख खोलना >0.7 यूआई)

▶ पावर-ऑन टाइमिंग (Treset_min≥10ms, Tvdds_rise≤100μs)

▶ ग्राउंड प्रतिबाधा (<50mΩ)छह-आयामी डिबगिंग सुरक्षा प्रोटोकॉल (उन्नत गोल्डन नियम)थर्मल सुरक्षा: वर्तमान-सीमित आपूर्ति (≤200mA) के साथ प्रारंभिक पावर-ऑन, आईआर थर्मल इमेजिंग द्वारा निगरानी की जाती है। ΔT> 15 ℃ सर्किट रुकावट को ट्रिगर करता है।

कोड दोहरे सत्यापन: आधिकारिक आरंभीकरण कोड के लिए वॉचडॉग टाइमर एकीकरण के साथ SHA-256 सत्यापन की आवश्यकता होती है।

सुरक्षित कोड संशोधन प्रोटोकॉल: रजिस्टर संशोधन पास होना चाहिए:

▶ ESD सुरक्षा परीक्षण (HBM≥8KV)

▶ 72 घंटे की त्वरित उम्र बढ़ने

▶ बर्न-इन प्रतिरोध परीक्षण (स्थिर छवि 96 घंटे)

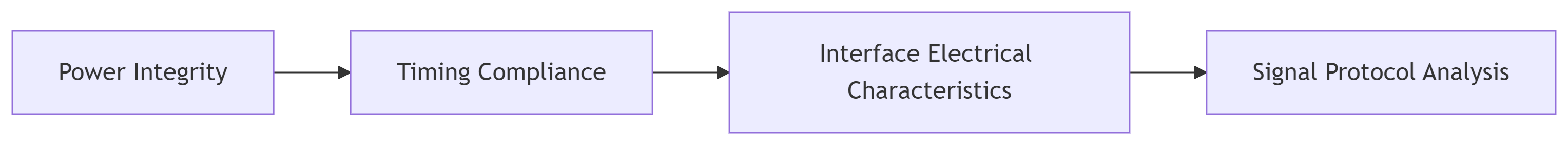

हार्डवेयर-प्रथम डायग्नोस्टिक प्रवाह:

समय दोष सहनशीलता: ±20% मार्जिन के साथ महत्वपूर्ण समय पैरामीटर; गिरते किनारे को VDDS बढ़ते किनारे (<1μs विचलन) के साथ सिंक्रनाइज़ करके रीसेट करें।

गतिशील रखरखाव एल्गोरिदम:

▶ पिक्सेल स्थानांतरण (प्रति 2 घंटे में 1-पिक्सेल विस्थापन)

▶ समय-समय पर नकारात्मक छवि ताज़ा करें (प्रत्येक 30 मिनट में)

▶ अनुकूली कंट्रास्ट अनुकूलन (सामग्री-निर्भर) औद्योगिक-ग्रेड तकनीकी आश्वासन प्रणाली पूर्ण जीवनचक्र प्रबंधन: डिजाइन-इन से बड़े पैमाने पर उत्पादन तक एफएमईए-संचालित सक्रिय रखरखाव लागू करता है:

चिकित्सा उपकरण: IEC 60601-1 लीकेज करंट मानकों के अनुरूप

ऑटोमोटिव सिस्टम: -40℃~105℃ थर्मल साइक्लिंग के लिए प्रमाणित

औद्योगिक एचएमआई: 2 मिलियन टच-ऑपरेशन सहनशक्ति का समर्थन करता है

स्मार्ट विनिर्माण बेंचमार्क:

▶ माइक्रोन-स्तरीय प्लेसमेंट सटीकता (±15μm)

▶ इन-लाइन एओआई निरीक्षण (दोष पकड़ने की दर ≥99.2%)

▶ डेटा ट्रैसेबिलिटी सिस्टम (प्रति पैनल 200+ प्रक्रिया पैरामीटर)

गंभीर चेतावनी: डिस्प्ले ड्राइवर डिबगिंग एक सटीक हार्डवेयर-सॉफ़्टवेयर सिम्फनी का गठन करती है। अनधिकृत संचालन से अपरिवर्तनीय क्षति (आईसी ब्रेकडाउन/इलेक्ट्रोड कार्बोनाइजेशन) हो सकती है। वरिष्ठ इलेक्ट्रॉनिक्स इंजीनियरों और डिस्प्ले आर्किटेक्ट्स द्वारा दोहरे अनुमोदन की आवश्यकता वाले हार्डवेयर साइन-ऑफ प्रोटोकॉल को लागू करें।
